Armoire de propreté à double chambre CLS-US pour la norme de propreté VDA19.1 et ISO16232
Un système d'extraction à deux chambres séparées constitue la solution optimale, divisant les différents produits dans deux cabines indépendantes pour les tests de propreté ; afin d'éviter la pollution mutuelle causée par différentes méthodes d'extraction de différents produits dans une même cabine, ainsi que les phénomènes incontrôlables.
Armoire de nettoyage de composants à double chambre CLS-US avec chambre de rinçage séparée et chambre à bol ultrasonique pour une faible valeur de blanc à 50 μm, l'armoire comprend en même temps les fonctions suivantes : nettoyage par rinçage sous pression, nettoyage par pulvérisation, autonettoyage par pulvérisation des parois latérales, nettoyage ultrasonique, préparation d'échantillons de membrane.
| Description |
Modèle
-CLS-US
Objectif du dispositif
-Utilisé pour le nettoyage et l'extraction des particules des composants.
Principe d'équipement
-Extraction humide : Utilisation d'un milieu liquide spécifique, rinçage de la surface des composants avec une buse standard dans une plage de pression définie pour séparer les particules solides des composants, qui sont ensuite collectées sur la membrane filtrante de détection.
Extraction par ultrasons : en exploitant l’effet de cavitation des ultrasons dans les liquides, des bulles se forment. Au contact de la surface du produit, ces bulles implosent, désagrégant ainsi les contaminants particulaires insolubles et les dispersant dans la solution. Ce procédé permet d’éliminer les contaminants particulaires de la surface des pièces.
Avantages de l'équipement
-L'équipement dispose d'un affichage en temps réel de son état de fonctionnement et de paramètres réglables en continu.
-Après le nettoyage des pièces, un échantillon de membrane filtrante peut être prélevé directement afin de réduire le temps de rétention des particules contaminantes dans l'agent de nettoyage ; ce qui standardise le processus de contrôle des tests de propreté et améliore l'efficacité des tests.
-L'espace de travail pour le nettoyage des pièces est relativement indépendant, avec un système de flux laminaire d'air intégré pour purifier l'environnement de nettoyage, isoler efficacement la zone de nettoyage et l'environnement extérieur, et construire une plateforme de travail propre pour le nettoyage et les tests.
-Normes de référence pour la conception des équipements et les méthodes d'exploitation : VDA19.1 édition 2015, ISO16232 édition 2018 et normes définies par le client.

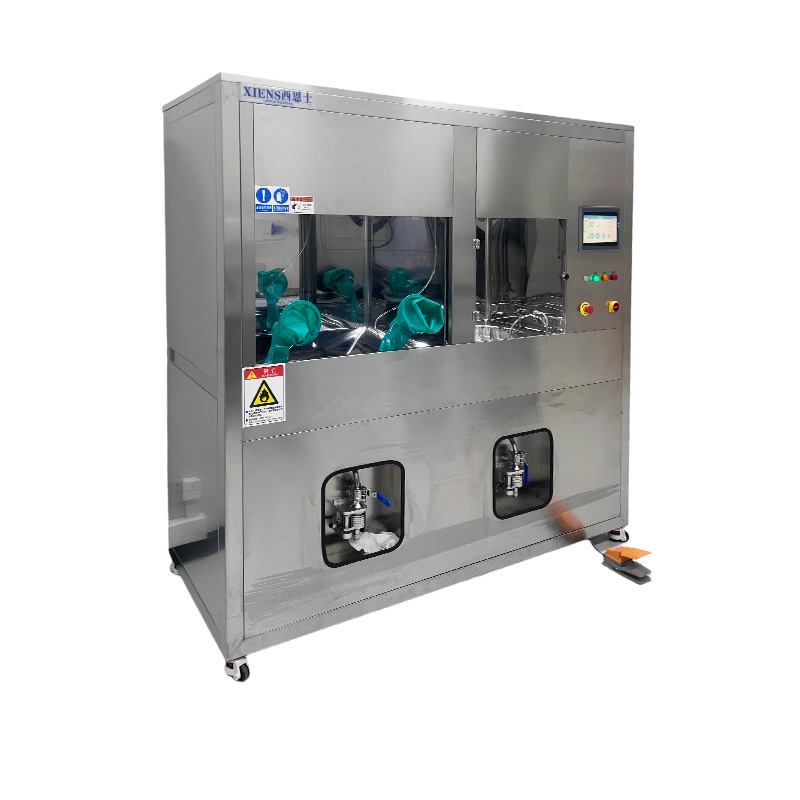

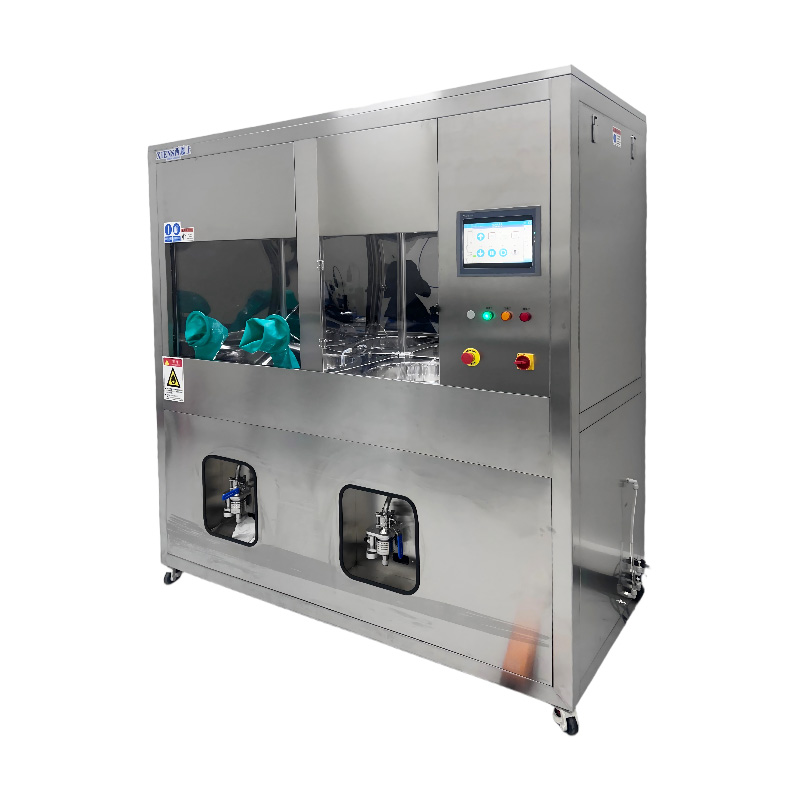

Aperçu structurel

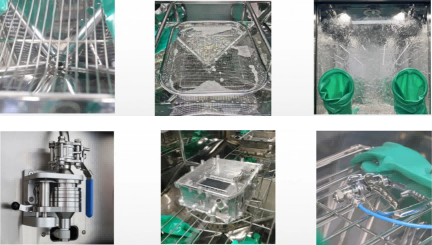

1 | Chambre de nettoyage à rinçage sous pression et chambre à ultrasons séparées | 5 | Roue pivotante |
2 | gant de protection | 6 | panneau de commande |
3 | Automate programmable PLC | 7 | Pédale |
4 | Boîte de distribution | 8 | Préparation d'échantillons par membrane filtrante en trois étapes |
| Structure interne |

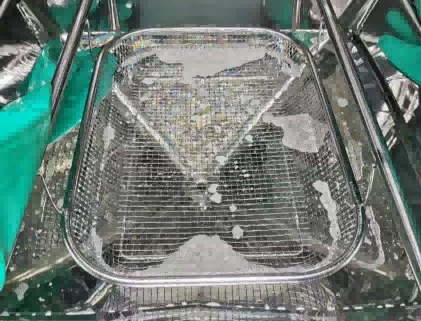

nettoyage automatique par ultrasons |
Le nettoyage par vibrations ultrasoniques exploite les effets directs et indirects de la cavitation, de l'accélération et du flux rectiligne des ondes ultrasoniques dans les liquides sur ces derniers et les contaminants. Il génère une pression de 10¹² à 10¹³ Pa et un ajustement local de la température autour des bulles, ce qui détruit l'adhérence des contaminants particulaires insolubles et les disperse dans la solution. Il permet ainsi d'éliminer les contaminants particulaires de la surface des composants. Son efficacité est supérieure au nettoyage sous pression, avec une meilleure uniformité de nettoyage. Cette fonction est intégrée à l'équipement, permettant un nettoyage ultrasonique entièrement automatisé et un haut degré d'automatisation du nettoyage et du contrôle.
rinçage à pression/débit |

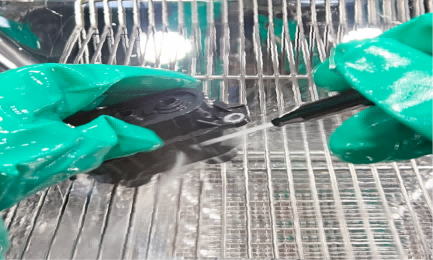

Les composants sont inspectés à l'aide d'un pistolet de pulvérisation réglé à une pression ou un débit précis, selon un angle donné. Les particules résiduelles sont ensuite extraites et collectées. La pression de nettoyage (norme nationale) ou le débit (norme européenne) sont paramétrables, et l'opération peut être réalisée de manière quantitative ou périodique avec un débit défini. Les exigences spécifiques dépendent des spécifications de nettoyage propres à chaque composant.

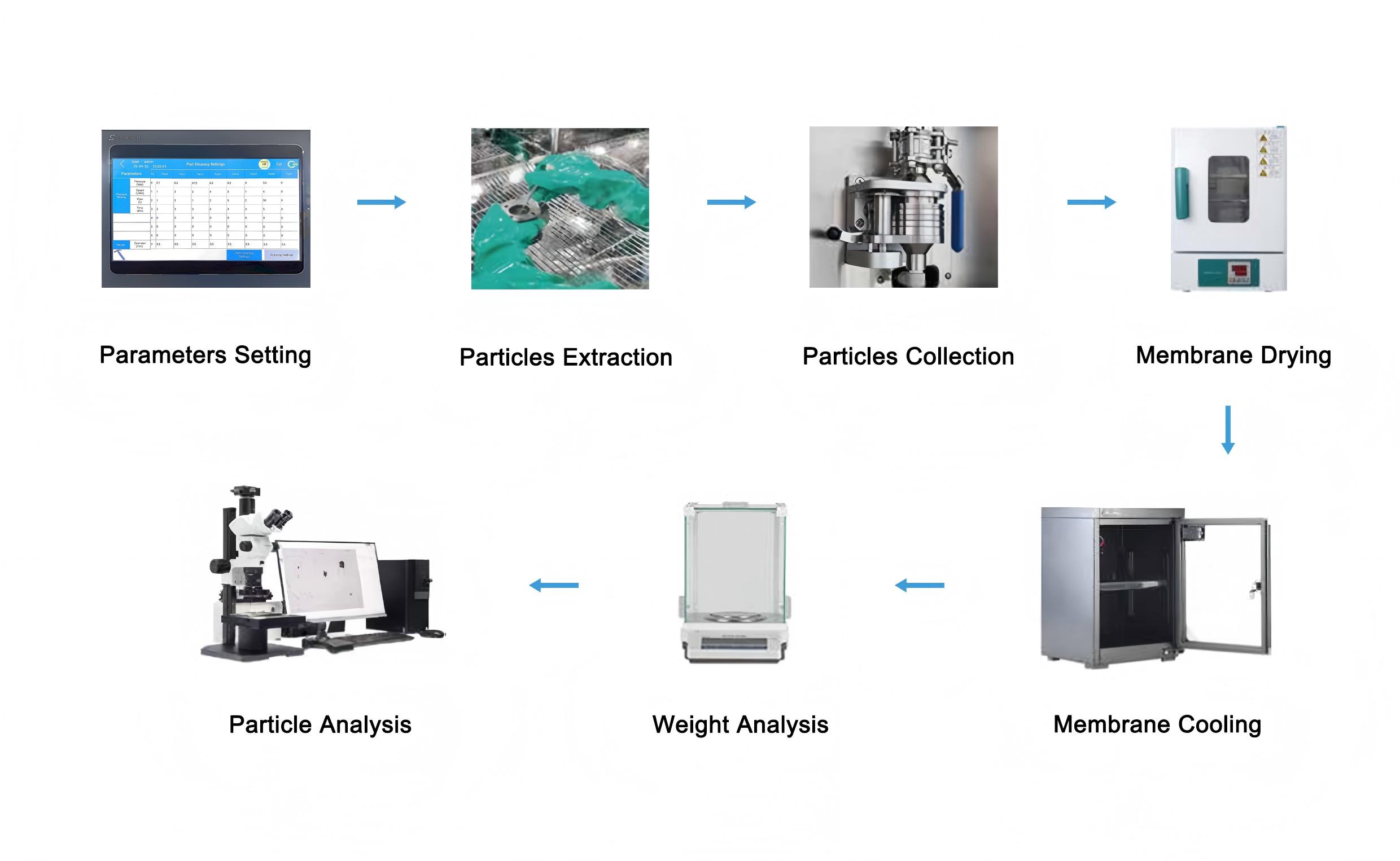

| Paramètre technique |
Armoire de propreté à double chambre CLS-US pour la norme de propreté VDA19.1 et ISO16232 | ||
Matériel | Le châssis et l'aspect général de l'équipement sont entièrement réalisés en acier inoxydable 304. | |
Fonction | Nettoyage par rinçage sous pression, nettoyage par ultrasons, nettoyage par circulation, nettoyage individuel, ajout de liquide, vidange de liquide, test manuel, réglage des paramètres, etc. | |
Dimensions générales | 1750*800*2100 mm（Roulettes de 2100 mm incluses） | |
Rinçage sous pression chambre | Zone d'analyse | 600 * 600 * 800 mm (L*l*H) |
Produit compatible | Longueur≤400 mm | |
Système de contrôle | Commande par automate programmable, logiciel avec option de rinçage et volume de rinçage programmable. | |
Capacité de charge maximale | ≥30 kg（Chargement uniforme, charge non ponctuelle） | |
Pression de service | 0,1-0,45 MPa (personnalisable) | |
débit | 1 L/min - 5,0 L/min (personnalisable) | |
Ultrasonique | Zone d'analyse | 600*600*800 mm (L*l*H) |
Type de réservoir | 300*150 mm / 400*200 mm | |
Ultrasoniquepouvoir | 0-600 W (réglable) | |
Densité de puissance | Selon la norme VDA19.1 10W/L (réglable) | |
Fréquence | 40 kHz | |
Stockage et filtration | Taille de la membrane de test | Φ47 – 50 mm |
Capacité du réservoir | 30 L (personnalisable) | |
Système de filtration | 1 μm、0,2 μmfiltre (filtration absolue) | |
Système membranaire | Système de filtration en cascade à 3 étages | |
buse de rinçage | buse de colonne Φ2,5 mm | |
Valeur vide | Conformément à la norme ISO16232-3, la taille maximale des particules doit être inférieure à 50 % de la taille de particules admissible sur la pièce/le produit, et la quantité de particules dans la valeur du blanc ne doit pas dépasser 10 % du niveau de propreté requis pour le composant. Capacité de l'équipement : Masse du polluant : 0,3 mg, particules métalliques : ≤ 100 µm(particules dans une salle blanche de classe 10 000)≤ 50 µm) | |
milieu de nettoyage | Solvants hydrocarbonés recommandés (AP760/ISO Sparl) | |
Gants de protection opératoires | Longueur 360 mm, caoutchouc nitrile | |
porte de la chambre | Élévateur électrique | |
Alarme | Alarme de niveau de liquide pour réservoir de stockage, alarme de péremption de l'élément filtrant, alarme de dysfonctionnement/panne ; fournir une solution | |
Filtre HEPA | Efficacité de 99 995 % pour les particules supérieures à 0,3 µm | |
Pouvoir | 220 V CA, 50 Hz； Puissance nominale : 900 W | |
bruit de travail | Moins de 70 dB | |
Activation des équipements | ≥98% | |
taux de défaillance des équipements | ≤2％ | |
Poids total | À propos 450 kg | |
| Processus de test de propreté technique |
Les bains à ultrasons CLS300U sont particulièrement adaptés à l'extraction de contaminants des petites pièces aux structures complexes, présentant des micro-orifices, des trous borgnes ou des fentes étroites, et exigeant une grande précision. Le traitement individuel de ces pièces est complexe car il permet un échantillonnage en masse. L'application directe ou indirecte d'ondes ultrasonores aux liquides et aux particules contaminantes perturbe l'adhérence des particules insolubles, provoquant leur dispersion dans le liquide et leur collecte sur la membrane filtrante.Armoire de nettoyage ultrasonique CLS300U avec bol ultrasonique de 300 mm x 150 mm (L x D) pour une faible valeur de blanc autour de 50 µm, CLS300U avec rinçage sous pression, nettoyage par pulvérisation, nettoyage ultrasonique, préparation d'échantillons de membrane (extraction de particules).
