Armoires de propreté des composants CLS400U pour les processus d'analyse ISO 16232 et VDA19.1
Les bains à ultrasons CLS400U sont particulièrement adaptés à l'élimination des contaminants présents dans les petits composants tels que les circuits fluidiques, les machines de précision, les dispositifs électroniques et les dispositifs médicaux exigeant une grande précision, difficiles à manipuler individuellement car ils peuvent être échantillonnés en grande quantité. L'application directe ou indirecte d'ondes ultrasonores aux liquides et aux particules contaminantes perturbe l'adhérence des particules insolubles, provoquant leur dispersion dans le liquide et leur collecte sur la membrane filtrante.
L'armoire de nettoyage ultrasonique CLS400U avec cuve ultrasonique de 400 mm x 200 mm (L x D) intègre le rinçage sous pression, le nettoyage par pulvérisation, le nettoyage ultrasonique et la préparation d'échantillons de membrane (extraction de particules).
| Description |
Modèle
-CLS400U
Objectif du dispositif
-Utilisé pour le nettoyage et l'extraction des particules des composants.
Principe d'équipement
-Extraction humide : Utilisation d'un milieu liquide spécifique, rinçage de la surface des composants avec une buse standard dans une plage de pression définie pour séparer les particules solides des composants, qui sont ensuite collectées sur la membrane filtrante de détection.
-Ultrasonique Extraction : En exploitant l’effet de cavitation des ultrasons dans les liquides, des bulles sont générées. Ces bulles entrent en contact avec la surface du produit et implosent, dispersant ainsi les contaminants particulaires insolubles qui y adhèrent. Ce procédé permet d’éliminer les contaminants particulaires de la surface des pièces.
Avantages de l'équipement
-L'équipement dispose d'un affichage en temps réel de son état de fonctionnement et de paramètres réglables en continu.
-Après le nettoyage des pièces, un échantillon de membrane filtrante peut être prélevé directement afin de réduire le temps de rétention des particules contaminantes dans l'agent de nettoyage ; ce qui standardise le processus de contrôle des tests de propreté et améliore l'efficacité des tests.
-L'espace de travail pour le nettoyage des pièces est relativement indépendant, avec un système de flux laminaire d'air intégré pour purifier l'environnement de nettoyage, isoler efficacement la zone de nettoyage et l'environnement extérieur, et construire une plateforme de travail propre pour le nettoyage et les tests.
-Normes de référence pour la conception des équipements et les méthodes d'exploitation : VDA19.1 édition 2015, ISO16232 édition 2018 et normes définies par le client.
Aperçu structurel
1 | Nettoyage par rinçage à haute pressionchambre/Ultrasonique | 5 | Roue pivotante |
2 | gant de protection | 6 | panneau de commande |
3 | Automate programmable PLC | 7 | Pédale |
4 | Boîte de distribution | 8 | Préparation d'échantillons par membrane filtrante en trois étapes |

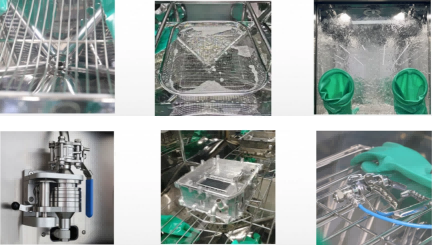

| Structure interne |
| Fonction principale |

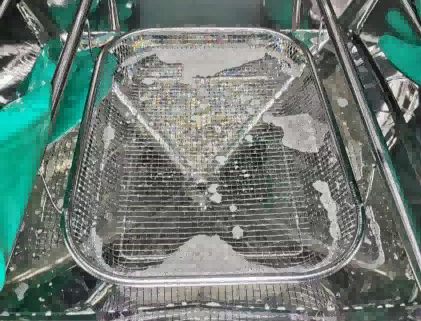

nettoyage automatique par ultrasons
Le nettoyage par vibrations ultrasoniques exploite les effets directs et indirects de la cavitation, de l'accélération et du flux rectiligne des ondes ultrasoniques dans les liquides sur ces derniers et les contaminants. Il génère une pression de 10¹² à 10¹³ Pa et un ajustement local de la température autour des bulles, ce qui détruit l'adhérence des contaminants particulaires insolubles et les disperse dans la solution. Il permet ainsi d'éliminer les contaminants particulaires de la surface des composants. Son efficacité est supérieure au nettoyage sous pression, avec une meilleure uniformité de nettoyage. Cette fonction est intégrée à l'équipement, permettant un nettoyage ultrasonique entièrement automatisé et un haut degré d'automatisation du nettoyage et du contrôle.

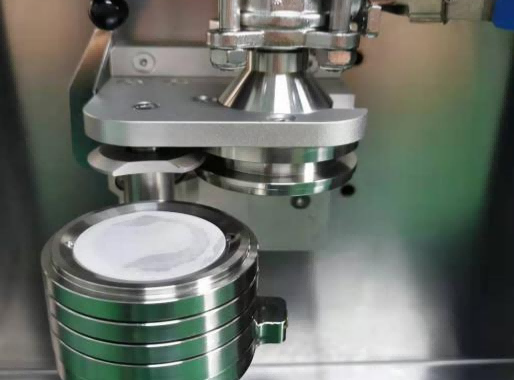

dispositif de préparation d'échantillons à membrane filtrante
Après le nettoyage des composants, les agents de nettoyage sont filtrés et recyclés automatiquement et simultanément grâce à un système de filtration en ligne. Ce système collecte les particules contaminantes présentes à la surface des composants et les dépose sur la membrane du filtre de détection. La filtration des agents de nettoyage ne nécessite aucune intervention manuelle.

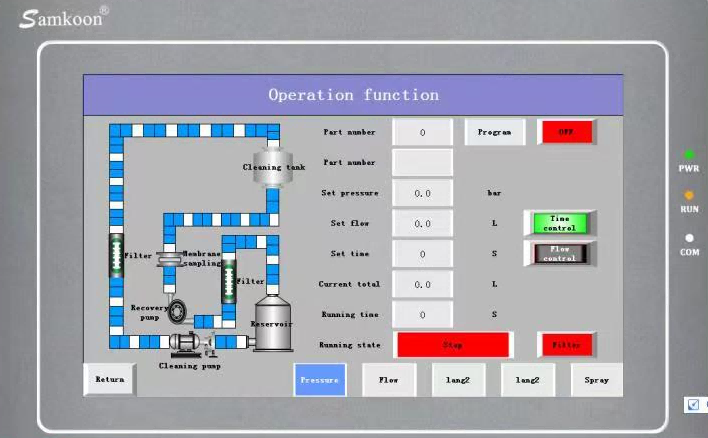

paramètres de nettoyage
Les paramètres de nettoyage du stockage, tels que la pression de nettoyage, les paramètres de débit, les réglages du débit, la durée de nettoyage et le mode de nettoyage, peuvent être ajustés en fonction des différentes normes de détection de propreté.
| Paramètre technique |
Armoires de propreté des composants CLS400U pour les processus d'analyse ISO 16232 et VDA19.1 | ||
Matériel | Le châssis et l'aspect général de l'équipement sont entièrement réalisés en acier inoxydable 304. | |
Fonction | Nettoyage par rinçage à haute pression, nettoyage par ultrasons,Nettoyage par circulation, nettoyage individuel, ajout de liquide, vidange de liquide, tests manuels, paramétrage, etc. | |
Dimensions générales | 1100*800*2100 mm（Roulettes de 2100 mm incluses） | |
salle d'opération | Zone d'analyse | 600 * 600 * 800 mm (L*l*H) |
Dimensions du réservoir | 400*200 (L*P) | |
Système de contrôle | Commande par automate programmable, logiciel avec option de rinçage et volume de rinçage programmable. | |
Capacité de charge maximale | ≥30 kg（Chargement uniforme, charge non ponctuelle） | |
Pression de service | 0,1-0,45 MPa (personnalisable) | |
débit | 1 L/min-5.0L/min (personnalisable) | |
Ultrasonique | Type de réservoir | Réservoir intégré pression/ultrasonique |
Ultrasoniquepouvoir | 0-600 W (réglable) | |
Densité de puissance | Selon la norme VDA19.1 10-20W/L (réglable) | |
Fréquence | 40 kHz | |
Stockage et filtration | Taille de la membrane de test | Φ47 – 50 mm |
Capacité du réservoir | 30 L (personnalisable) | |
Système de filtration | 1 μm、0,2 μm filtre (filtration absolue) | |
Système membranaire | Système de filtration en cascade à 3 étages | |
buse de rinçage | buse de colonne Φ2,5 mm | |
Valeur vide | Conformément à la norme ISO16232-3, la taille maximale des particules doit être inférieure à 50 % de la taille de particules admissible sur la pièce/le produit, et la quantité de particules dans la valeur du blanc ne doit pas dépasser 10 % du niveau de propreté requis pour le composant. Capacité de l'équipement : Masse du polluant : 0,3 mg, particules métalliques : ≤ 100 µm(particules dans une salle blanche de classe 10 000)≤ 50 µm) | |
milieu de nettoyage | Solvants hydrocarbonés recommandés (AP760/ISO Sparl) | |
Gants de protection opératoires | Longueur 360 mm, caoutchouc nitrile | |
porte de la chambre | Élévateur électrique | |
PLC groupe de paramètres | 99 groupes prédéfinis (maximum 2000 groupes) | |
Alarme | Alarme de niveau de liquide pour réservoir de stockage, alarme de péremption de l'élément filtrant, alarme de dysfonctionnement/panne ; fournir une solution | |
Filtre HEPA | Efficacité de 99 995 % pour les particules supérieures à 0,3 µm | |
Pouvoir | 220 V CA, 50 Hz； Puissance nominale : 900 W | |
bruit de travail | Moins de 70 dB | |
Activation des équipements | ≥98% | |
taux de défaillance des équipements | ≤2％ | |
Poids total | Environ 350 kg | |
