Normes de propreté technique en laboratoire : Guide complet d'installation et de fonctionnement

Normes de propreté technique en laboratoire : Guide complet d'installation et de fonctionnement

Porté par les progrès rapides de la fabrication de pointe, systèmes de refroidissement liquide Dans le domaine des machines de précision, le contrôle de la contamination par des particules solides à l'échelle micrométrique sur les composants est devenu essentiel à la fiabilité et à la durée de vie des produits. En tant que maillon clé des systèmes de contrôle qualité, tests de propreté technique—et la conception et le fonctionnement standardisés des laboratoires spécialisés—font l'objet d'une attention primordiale dans l'ensemble du secteur.

S’appuyant sur les spécifications internationales et les normes industrielles courantes, cet article décrit de manière systématique le cadre d’ingénierie, les exigences en matière de contrôle environnemental et les principes de fonctionnement fondamentaux pour la construction d’une installation conforme. laboratoire de propreté technique.

1. Cadre de référence : Normes d'essai internationales et industrielles

Normalisation dans tests de propreté technique est fondamental pour garantir la répétabilité, la comparabilité et la fiabilité des données. Les normes de référence internationales largement adoptées dans les secteurs de l'automobile et des équipements haut de gamme comprennent :

VDA 19.1 et VDA 19.2 (Association allemande de l'industrie automobile)

La norme VDA 19.1 sert de norme fondamentale pour les composants tests de propretéIl spécifie les méthodes d'extraction des contaminants (par exemple, rinçage sous pression, rinçage interne), la préparation des membranes, l'analyse microscopique des particules et les tests gravimétriques.

Note technique :

VDA 19.1 met explicitement en garde contre extraction par ultrasons En raison du risque d'érosion des matériaux de base des composants et de génération de débris artificiels, cette méthode d'extraction est généralement déconseillée comme méthode principale et plusieurs constructeurs automobiles en interdisent strictement l'utilisation.

VDA 19.2 se concentre sur les processus d'assemblage, la régulation du contrôle de la contamination dans les environnements de production, l'emballage et la logistique.

ISO 16232 (Véhicules routiers — Propreté des composants et des systèmes)

Publiée par l'Organisation internationale de normalisation, la norme ISO 16232 est la norme mondiale pour propreté automobile. Bien que sa méthodologie soit étroitement alignée sur VDA 19.1Des différences subsistent au niveau des codes de granulométrie, des définitions des limites de référence et des procédures d'essai ; par conséquent, les résultats des essais ne peuvent être reconnus mutuellement sans réserves. Cette méthode est largement utilisée dans les chaînes d'approvisionnement automobiles, l'aérospatiale et l'hydraulique de précision.

De plus, les principaux constructeurs automobiles, les fabricants de groupes motopropulseurs pour véhicules électriques (Three-Electric) et les fournisseurs de composants hydrauliques établissent des spécifications d'entreprise plus strictes, fondées sur ces normes générales. Celles-ci définissent des seuils quantitatifs pour la taille maximale admissible des particules (Lmax), le nombre de particules métalliques dures et les limites de contamination gravimétrique totale.

2. Contrôle environnemental : Évaluation des salles blanches et paramètres critiques

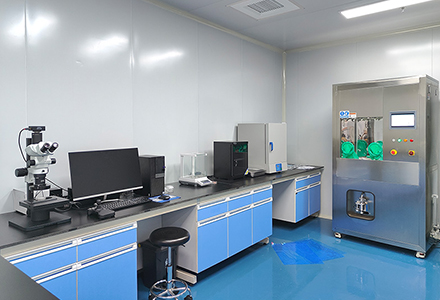

Prévenir la contamination croisée est l'objectif principal lors de la conception d'un laboratoire de propreté technique. Ce laboratoire doit garantir l'absence d'impuretés externes dans le système pendant les opérations d'extraction, de filtration, de pesée ou d'analyse microscopique.

Clarification importante: Ni l'un ni l'autre VDA 19.1 ni ISO 16232 L'obtention d'une classification de salle blanche spécifique exige obligatoirement l'utilisation d'un laboratoire complet. Le schéma de zonage ci-dessous représente la pratique courante en ingénierie. Les entreprises peuvent également utiliser un environnement de laboratoire standard associé à des enceintes à flux laminaire ou à des isolateurs de classe ISO 5 pour un contrôle localisé de la contamination.

1. Classification des zones de salles blanches

Zone contrôlée de base (réception et prétraitement des échantillons) : Il est recommandé de se conformer à la norme ISO 14644-1, classe ISO 8 (équivalent à une salle blanche de classe 100 000).

Zone d'extraction de carottes et d'analyse des particules: Recommandé pour répondre à la norme ISO 14644-1, classe ISO 7 (équivalent à une salle blanche de classe 10 000).

Postes de travail localisés de haute précision: Pour l'extraction de petits composants de précision et la manipulation de membranes, des unités de filtration à ventilateur (FFU) de classe ISO 5 (classe 100) doivent être déployées pour créer un micro-environnement ultra-propre.

2. Indicateurs critiques de contrôle environnemental

Les laboratoires doivent maintenir un système de surveillance environnementale continue 24h/24 et 7j/7 axé sur :

Contrôle de la pression différentielle : Maintenir une pression différentielle positive de +10 Pa à +15 Pa entre les zones propres et les zones externes non contrôlées, en utilisant des gradients de pression en cascade pour empêcher le reflux d'air non filtré.

Contrôle de la température et de l'humiditéMaintenir la température ambiante à 22 ± 2 °C et l'humidité relative entre 45 % et 60 %. Ceci limite l'attraction électrostatique des particules et stabilise les microbalances. Éviter tout flux d'air direct sur la balance.

Gestion de la valeur videLe test à blanc est la méthode de référence pour vérifier la propreté de l'environnement, des équipements et des réactifs. Les meilleures pratiques du secteur visent une valeur à blanc inférieure ou égale à 10 % de la valeur requise pour l'échantillon (les spécifications strictes des équipementiers exigeant ≤ 5 %).

3. Architecture matérielle et flux de travail de test en boucle fermée

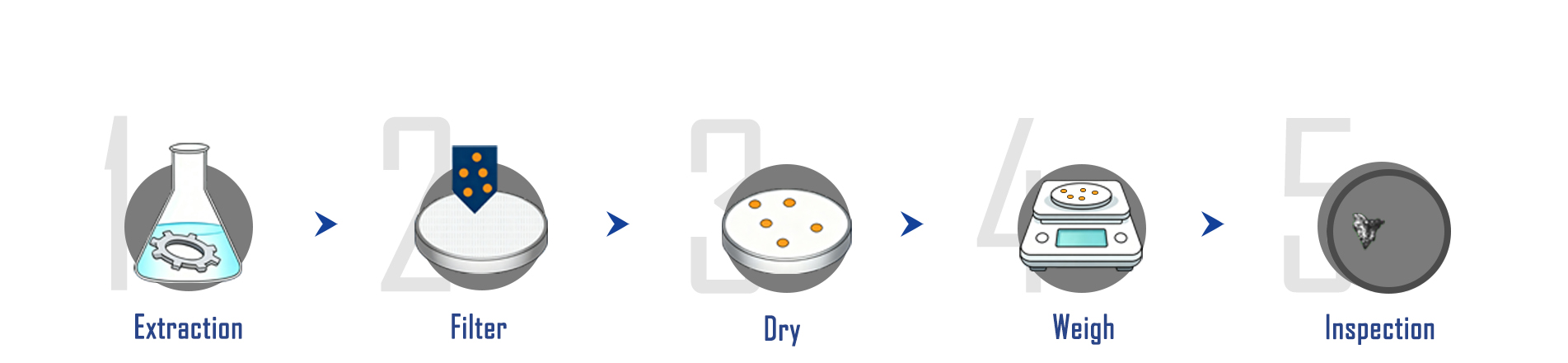

Un laboratoire de propreté technique normalisé nécessite une infrastructure matérielle complète en circuit fermé : Extraction ➔ Filtration ➔ Conditionnement des membranes ➔ Analyse gravimétrique ➔ Inspection microscopique

Systèmes d'extraction modulaires pour la propreté technique: Intégrer les fonctions de rinçage sous pression et de rinçage interne avec des unités de filtration de solvant en boucle fermée dédiées (seuil de filtration 0,2 μm) afin de minimiser la contamination du fluide de fond.

Systèmes automatisés d'analyse optique des particulesDoté de microscopes à balayage automatisés haute résolution et d'un logiciel d'analyse spécialisé, le système catégorise automatiquement les contaminants métalliques réfléchissants, non métalliques et fibreux, et génère des données de distribution granulométrique selon les codes VDA B–K.

Micro et ultra-micro balancesL'analyse gravimétrique standard requiert des microbalances d'une résolution de 0,01 mg, tandis que les ultramicrobalances sont utilisées pour les mesures de haute précision. Les zones de pesée doivent être équipées de protections contre les courants d'air et les membranes doivent être stabilisées en humidité avant la mesure afin d'éviter les erreurs de masse dues à l'humidité.

4. Procédures opérationnelles normalisées et gestion de la qualité

Le matériel de pointe ne constitue que la base ; les procédures opérationnelles standard (POS) garantissent des données de test fiables et reproductibles dans le temps.

Protocoles du personnelLes techniciens doivent suivre une formation spécialisée et obtenir une qualification. À l'intérieur de la zone propre centrale, les opérateurs doivent porter des combinaisons de salle blanche antistatiques et des gants en nitrile sans poudre et à faible extractibilité. Les vêtements libérant des fibres sont interdits, et les gants en latex sont strictement proscrits.

Vérification de routine à blancDes tests à blanc doivent être effectués avant les opérations quotidiennes et avant/après chaque lot d'échantillons. Les résultats des tests d'échantillons ne sont considérés comme valides que si la valeur du blanc respecte les limites de qualité internes.

Contrôle des solvants et des consommablesLes solvants d'extraction (par exemple, l'isopropanol de haute pureté, les fluides hydrocarbonés raffinés) doivent subir des contrôles de pureté à réception et une microfiltration avant utilisation. Les matériaux des membranes, les étapes de prétraitement et les procédures de stockage doivent être rigoureusement normalisés.

Assurance qualité renforcéeMettre en œuvre des procédures de validation du taux de récupération pour les systèmes d'extraction, imposer le transport d'échantillons scellés pour éviter toute contamination post-échantillonnage et archiver les données brutes et les membranes de test pour une traçabilité complète du processus.

La construction et l'exploitation d'un laboratoire de propreté technique constituent une démarche systématique d'ingénierie de la qualité. Face à l'évolution du secteur manufacturier vers une précision et une complexité accrues, il est essentiel de mettre en place des processus conformes, stables et précis. tests de propreté La capacité n'est pas seulement une exigence essentielle pour réussir les audits des équipementiers, mais aussi un pilier stratégique pour gérer les risques de défaillance des composants et stimuler une croissance industrielle de haute qualité.
