Norme d'inspection de la propreté technique VDA 19.1
VDA 19.1 est la norme de référence pour le traitement hors ligne. inspection technique de la propreté des composants, publié par le VDA-QMC (Centre de gestion de la qualité de l'Association allemande de l'industrie automobile) et largement adopté dans l'ensemble de la chaîne d'approvisionnement automobile mondiale. Son titre complet est Inspection technique de propreté – Contamination particulaire des composants automobiles fonctionnellement pertinents. La version actuellement en vigueur est la 3e édition révisée (Livre jaune), publiée en juillet 2025. Conforme à la norme internationale ISO 16232. VDA 19.1 Cette norme établit un processus d'inspection unifié pour les contaminants particulaires solides afin d'éliminer les divergences de données entre les équipementiers et les fournisseurs en amont et en aval. Elle réglemente exclusivement les contaminants particulaires solides libres afin de prévenir les défaillances fonctionnelles telles que le blocage des tiroirs de vannes, l'usure des paires mobiles et les courts-circuits des composants haute tension dans les véhicules à énergies nouvelles (VEN). Elle constitue une référence technique essentielle pour la qualification des composants. Processus d'approbation des pièces de production L'homologation PPAP (Programme d'approbation des fournisseurs de pièces automobiles) pour les équipementiers allemands et les fournisseurs de rang 1 mondiaux. Portée par la transition vers l'électrification automobile, la dernière édition étend les capacités pour extraction sèche, détection de microparticuleset normalisé Analyse SEM-EDX, répondant aux exigences rigoureuses de contrôle de la propreté des composants de précision de nouvelle génération, notamment les batteries de traction, les unités de commande électroniques (ECU) et les capteurs.
VDA Volume 19 Partie 1 La norme VDA 19.1 (généralement abrégée en VDA 19.1) a été élaborée par l'Association allemande de l'industrie automobile (DADA) afin de normaliser les méthodes d'essai en laboratoire pour la contamination particulaire solide à la surface des composants automobiles essentiels à leur fonctionnement. Il est essentiel de distinguer les deux branches de la série VDA 19 :
VDA 19.1Laboratoire hors ligne inspection de propreté méthode standard pour les composants finis (détection des contaminants résiduels sur les pièces).
VDA 19.2: Processus contrôle de la propreté spécifications relatives à l'environnement du site d'assemblage, au personnel et à la logistique.
Ces deux normes servent des objectifs et des scénarios d'application totalement différents et ne peuvent pas être utilisées de manière interchangeable.
Objectif principalL’objectif est d’établir un processus de test unifié, reproductible et comparable qui standardise l’ensemble de la chaîne opérationnelle, incluant l’extraction des particules, la séparation par filtration et l’analyse microscopique. Ce processus définit explicitement les règles statistiques relatives à la taille des particules (diamètre de Feret), les tests de référence et les exigences en matière de contrôle qualité des équipements, résolvant ainsi des problèmes récurrents du secteur, tels que l’incohérence des résultats d’analyse entre différents laboratoires et les litiges d’acceptation entre acheteurs et fournisseurs.
Étendue des contaminantsCette norme réglemente les particules solides libres telles que les copeaux métalliques, le sable/la silice, les poudres plastiques et les fibres. Les milieux liquides ou solubles tels que l'huile, la graisse, les contaminants ioniques et les composés organiques volatils (COV) ne sont pas concernés par cette norme.
2. Contenu technique de base

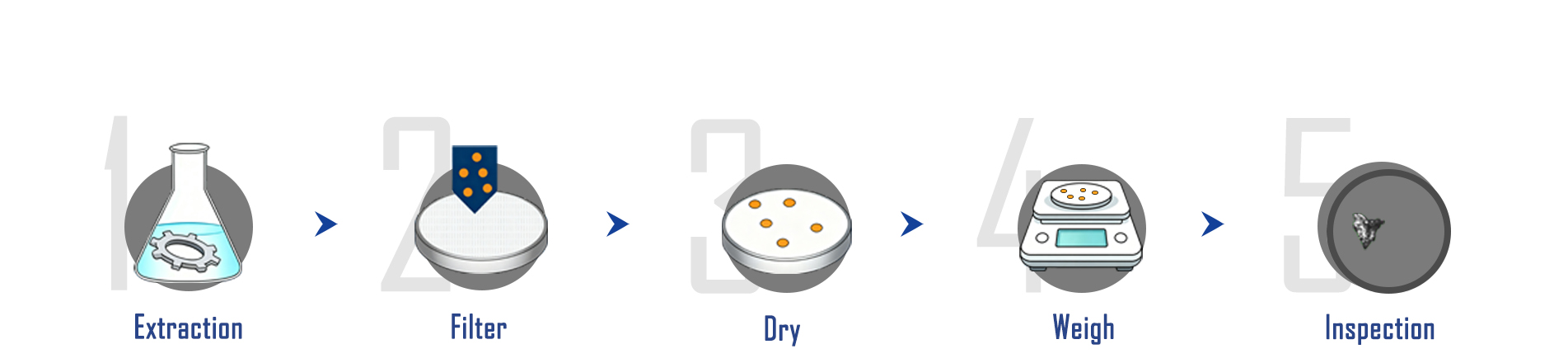

La chaîne d'inspection complète comprend trois étapes obligatoires : Extraction de particules—Filtration et rétention —Analyse et évaluation des membranes.
Les méthodes d'extraction se divisent en extraction humide (méthode traditionnelle la plus courante) et extraction sèche (intégrée officiellement dans la 3e édition). La méthode d'extraction doit faire l'objet d'un accord écrit entre l'acheteur et le fournisseur avant les essais ; les données obtenues par différentes méthodes d'extraction ne sont pas directement comparables.
Extraction humide: rinçage sous pression, extraction par ultrasons, agitation/rinçage interneet le rinçage à basse pression (nouveauté de la 3e édition). Convient aux boîtiers, corps de vannes et composants de passage d'huile supportant le contact avec des solvants liquides.
Extraction à secTest d'aspiration sous vide et d'estampage. Convient aux composants électroniques, aux matériaux composites et aux pièces de précision sensibles à l'immersion dans les liquides.
2.2 Séparation et filtration des particules
Le fluide d'extraction traverse intégralement une membrane d'analyse afin de capturer les contaminants particulaires. On utilise généralement des membranes d'une porosité de 5 μm. Un essai à blanc simultané est obligatoire pour soustraire la contamination de fond due aux solvants, aux contenants et à l'environnement de test. La norme spécifie également une capacité de charge maximale de la membrane (surface de couverture particulaire ≤ 3 %) afin d'éviter les erreurs de comptage dues au chevauchement des particules.
2.3.1 Analyse standard (Schéma par défaut ; valable pour l'acceptation acheteur-fournisseur sans nécessiter d'accords supplémentaires)
Méthode gravimétrique: Mesure la différence de masse de la membrane avant et après filtration afin de déterminer la masse totale de contaminants.
Analyse par microscopie optique: Quantifie et compte les particules de 50 μm, les catégorisant en classes de taille tout en distinguant les particules métalliques brillantes, les particules non métalliques et les fibres.
Analyse MEB-EDX: Standardisé pour permettre le comptage automatisé des particules et l'identification des éléments/matériaux, facilitant l'analyse des causes profondes de la contamination.
2.3.2 Analyse flexible (Nécessite un accord mutuel entre l'acheteur et le fournisseur)
Conçu pour l'analyse des défaillances et composants de très haute précisionPermet la détection de microparticules
Le diamètre de Feret (Feret max) est universellement spécifié comme base pour la détermination de la taille des particules. Les spécifications de propreté des composants doivent indiquer explicitement : la méthode d’extraction, les spécifications de la membrane, les techniques analytiques, la taille/quantité de l’échantillon et les valeurs limites admissibles pour le nombre de particules et la masse totale.
La norme VDA 19.1 est largement appliquée dans l'ensemble de la chaîne d'approvisionnement automobile, tant pour les véhicules à moteur à combustion interne (ICE) que pour les véhicules à énergies nouvelles (NEV) :
Systèmes de transmission et de châssisBlocs-moteurs, carters de transmission, corps de vannes hydrauliques, composants de freinage, roulements et pompes à huile. Prévient l'usure mécanique, le blocage des tiroirs de soupapes et les obstructions des passages de fluides causées par la contamination particulaire.
Composants NEV de basePlaques de refroidissement liquide des batteries, carters de moteur, boîtiers d'unité de commande électronique (ECU), connecteurs haute tension et capteurs. L'introduction de débris métalliques conducteurs est strictement limitée afin d'éviter les défaillances d'isolation et les courts-circuits internes.
Étapes clés de la qualité: Processus d'approbation des pièces de production (PPAP), contrôle de la qualité à réception (IQC), échantillonnage de production de routine, analyse des défaillances des composants et validation du processus de nettoyage.
Référence commercialeElle sert de critère universel dans les dessins techniques, les contrats d'achat et les rapports d'inspection de tiers. Elle constitue une condition d'accès obligatoire aux chaînes d'approvisionnement automobiles mondiales, y compris pour les équipementiers et les fournisseurs de premier rang tels que Volkswagen, BMW, Mercedes-Benz, ZF et Bosch.
4.1 Méthodes normalisées d'extraction à sec: Intègre formellement l'aspiration sous vide et les tests d'estampage dans les méthodes standard, tout en ajoutant une option de rinçage humide à basse pression pour prendre en charge les composants électroniques revêtus, à parois minces ou sensibles aux liquides.
4.2 Mise à niveau de l'analyse SEM-EDX vers une analyse standard: La technique SEM-EDX passe d'un outil d'analyse des défaillances avancé à une option d'inspection de routine, établissant des critères de classification des matériaux standardisés pour le traçage précoce des contaminants.
4.3 Protocoles d'inspection des microparticules améliorés: Exigences détaillées en matière d'équipement, de membrane et de résolution pour les particules < La valeur de 50 μm a été définie pour répondre aux exigences strictes de propreté des composants électroniques haute tension des véhicules électriques.
4.4 Mise en place d'un cadre à double voie: Établit la distinction entre l'analyse standard (garantissant la comparabilité des données entre les laboratoires du monde entier) et l'analyse flexible (répondant aux besoins personnalisés des composants spécialisés), minimisant ainsi les litiges concernant la portée et l'applicabilité.
4.5 Métrique d'évaluation des fibres mise à jour: Remplace le simple comptage de la quantité de fibres par la longueur totale des fibres, ce qui correspond mieux au risque fonctionnel d'obstruction des conduites dans les tuyaux hydrauliques et de fluides.
4.6 Renforcement des normes d'assurance qualité: Affine les exigences concernant les limites de valeur à blanc, la validation de l'efficacité d'extraction (courbes de décroissance), l'incertitude de mesure et les intervalles d'étalonnage des équipements.
Pour garantir la validité des données, les laboratoires effectuant Inspections de propreté VDA 19.1 doit satisfaire aux critères de base suivants :
Contrôle environnementalLes zones d'inspection doivent répondre aux normes de salle blanche de classe 7 à 8 de la norme ISO 14644 et être physiquement isolées des activités génératrices de poussière telles que le meulage ou l'usinage.
Protocole du personnelLes opérateurs doivent porter des vêtements de salle blanche non pelucheux et des gants non en fibres. L'utilisation d'essuie-tout et de chiffons en coton est strictement interdite.
Préparation des réactifs et du matérielLes solvants de nettoyage et les récipients de collecte doivent être préalablement purifiés. Des tests à blanc réguliers sont nécessaires pour surveiller en continu la contamination de fond.
Configuration matérielle requise: microscopes de propreté optiqueDes balances analytiques de haute précision (résolution de 0,01 mg ou 0,001 mg pour les micro-masse) et des systèmes d'extraction compatibles (enceintes de rinçage, bains à ultrasons ou appareils d'aspiration à sec) sont nécessaires. Un système MEB-EDX est requis pour l'analyse des matériaux.
Traçabilité: Les procédures opératoires standard (POS) doivent être maintenues, ainsi que des enregistrements complets des paramètres d'extraction, des images de membrane et des données de comptage brutes.
Dans un contexte d'électrification et de transformation numérique croissantes du secteur automobile, les risques liés à la présence de micro-contaminants sur les composants ne cessent de s'aggraver. La mise en œuvre de la norme VDA 19.1 (3e édition) fait évoluer la gestion de la propreté dans l'industrie, passant de la simple protection contre l'usure mécanique à la sécurité électrique haute tension et à la garantie de la fiabilité des capteurs de précision. Grâce à cette norme, les entreprises peuvent non seulement satisfaire aux exigences de qualification des clients, mais aussi optimiser leurs processus de nettoyage et identifier les sources de contamination en production par une analyse particulaire quantitative, réduisant ainsi systématiquement les risques de défaillances de composants sur le terrain et de rappels de produits.
Réponse : La norme ISO 16232 est la norme internationale pour propreté des composants Dans le domaine des véhicules routiers, son cadre technique est initialement dérivé de la norme VDA 19.1. Les deux normes sont très compatibles en termes de principes d'essai et de procédures de base. Cependant, la norme VDA 19.1 offre des définitions plus détaillées pour les paramètres opérationnels.
Guide de sélectionPour les constructeurs automobiles allemands et les projets de la chaîne d'approvisionnement automobile européenne, la norme VDA 19.1 est privilégiée. Pour les constructeurs automobiles internationaux multirégionaux ou les clients non européens, la norme ISO 16232 est généralement adoptée.
Remarque : La version standard et la méthode d’inspection exactes doivent respecter les exigences explicites énoncées dans les accords techniques d’achat ou les plans des composants. Les données d’essai issues des deux normes ne peuvent être directement converties ou assimilées sans validation.
RépondreNon. Les résultats obtenus par différentes méthodes d'extraction ne peuvent être comparés directement ni évalués de manière croisée pour déterminer la conformité. Les différentes techniques d'extraction exercent des forces mécaniques d'intensité variable sur les cavités internes, les trous borgnes et les particules fortement adhérentes.
La norme VDA 19.1 exige explicitement qu'un spécifications de propreté des composants Il est impératif de définir une procédure d'extraction unique et validée. Afin d'évaluer l'efficacité des différents procédés de nettoyage, des essais comparatifs doivent être réalisés dans des conditions d'extraction identiques. Si la méthode d'extraction est modifiée, les valeurs limites de propreté admissibles doivent être revalidées et confirmées conjointement par l'acheteur et le fournisseur.
