Norme d'inspection de la propreté technique ISO 16232

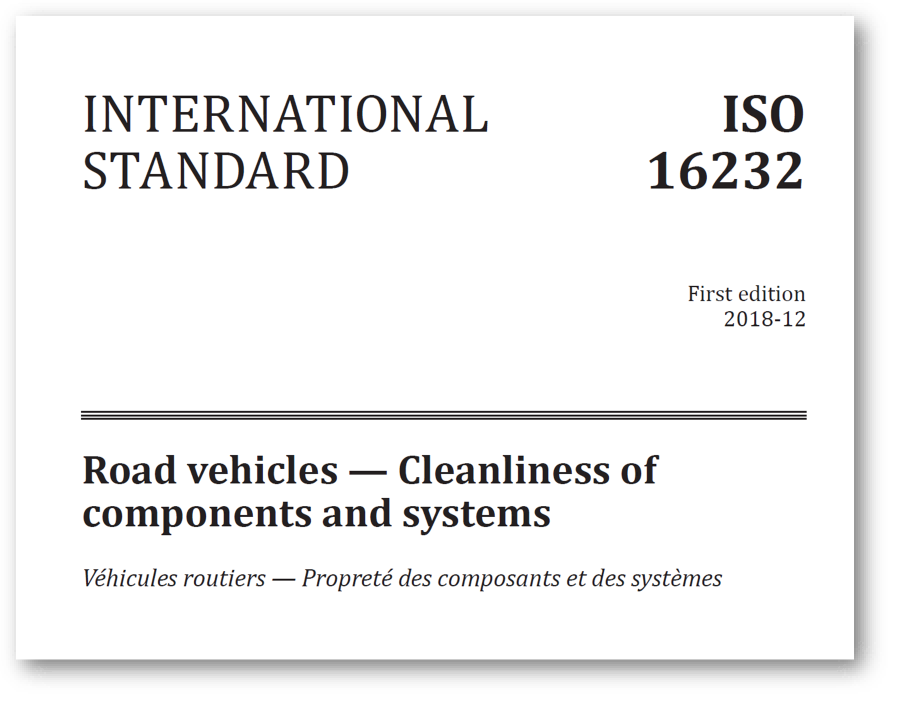

ISO 16232:2018 (Véhicules routiers — Propreté des composants et des systèmes) Il s'agit de la norme internationale reconnue mondialement pour la mesure quantitative de la propreté technique dans l'industrie automobile. Elle est adoptée à l'identique en Chine sous la référence GB/T 41481-22.
La norme encadre l'ensemble du processus d'analyse des particules contaminantes sur les composants automobiles, incluant l'extraction, la préparation des échantillons, l'analyse et le compte rendu. Elle vise à quantifier les résidus solides, les poussières et les fibres, afin de limiter les risques de défaillance tels que le blocage, l'usure et l'encrassement des composants fluidiques de précision.
La norme ISO 16232 définit un cadre de test normalisé plutôt que de fixer des limites d'acceptation obligatoires ; les seuils de propreté admissibles sont négociés entre les fournisseurs et les équipementiers en fonction de la fonctionnalité des composants. VDA 19, ISO 16232 maintient une compatibilité procédurale totale avec celle-ci et sert de pierre angulaire au contrôle de la propreté dans les chaînes d'approvisionnement des véhicules à énergies nouvelles (NEV) et des moteurs à combustion interne (ICE).
Élaborée par l'Organisation internationale de normalisation (ISO/TC 22 Véhicules routiers), la version active de la norme ISO 16232 est l'ISO 16232:2018. Alors que les versions précédentes étaient composées de 10 parties distinctes, la version mise à jour les regroupe en une seule norme complète afin d'établir un système d'évaluation reproductible et comparable.
Objectif principal: Standardiser les méthodes d'inspection de la propreté tout au long de la chaîne d'approvisionnement automobile mondiale, en éliminant les divergences de données dues à la diversité des protocoles de test entre les différents laboratoires et fournisseurs.
Limites du champ d'applicationLa norme ISO 16232 s'applique exclusivement aux contaminants particulaires solides. Les huiles, les films graisseux, les taches solubles et les inspections visuelles de l'aspect des surfaces ne sont pas concernés par cette norme.
Composants et ensembles automobiles comportant des fonctions de contact avec les fluides, en particulier les surfaces de circuits fluidiques internes contrôlés :
Transmissions, corps de vannes hydrauliques, pompes à huile et refroidisseurs d'huile
Systèmes d'alimentation en carburant, systèmes de freinage et conduites/vannes du système de refroidissement
Systèmes d'entraînement électrique, systèmes de gestion thermique et composants fluidiques de précision haute pression
Ensembles complets liés aux fluides du véhicule
Inspection à réception (IQC) et contrôle qualité à la sortie (OQC) des composants
Validation des procédés de nettoyage des composants et évaluation de l'efficacité des équipements de nettoyage
Traçabilité de la contamination dans les environnements de production et l'outillage/les dispositifs
Analyse des défaillances des composants (par exemple, blocage de la vanne ou usure abrasive causée par des particules)
Contrôle qualité des fournisseurs de rang 1 et de rang 2 par les constructeurs automobiles
Propreté des fluides de fonctionnement tels que les lubrifiants et les liquides de refroidissement (régie par la norme ISO 4406)
Les méthodes non quantitatives, telles que les tests visuels simples par frottis ou les frottis qualitatifs
Analyse des films d'huile, des gommes et des contaminants solubles
3. Flux de travail d'inspection normalisé ISO 16232
Une conformité inspection de propreté sous ISO 16232 suit un flux de travail obligatoire en 5 étapes :

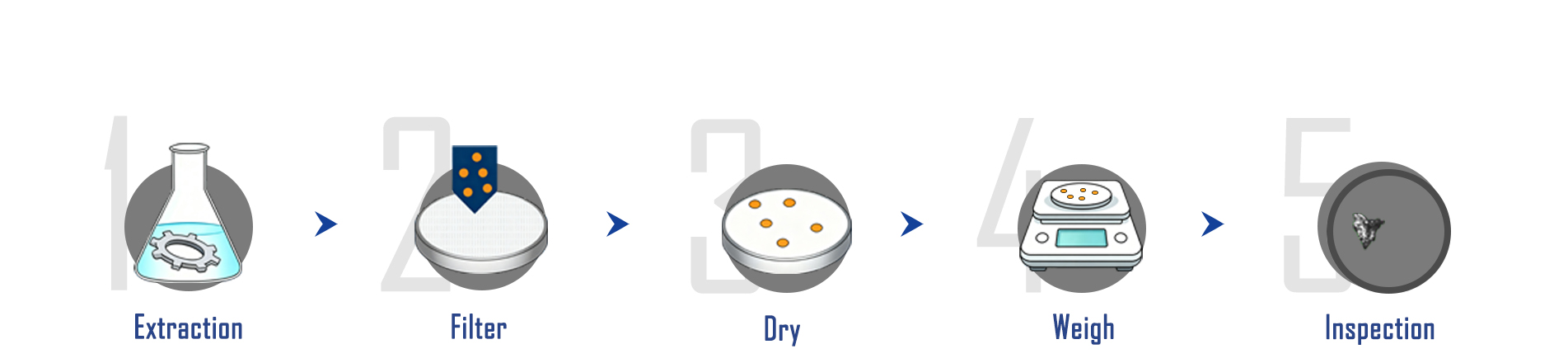

Validation pré-test → Extraction → Filtration et préparation → Analyse des particules → Signalement
Test à blancCe test quantifie la contamination de fond due aux solvants, aux filtres à membrane, au matériel d'extraction et à l'air ambiant du laboratoire. Le résultat final doit être corrigé de cette valeur de référence.
Test en déclin (Validation de la courbe d'extraction) : Cette méthode consiste à effectuer des cycles d'extraction répétés sur le même composant afin de vérifier que les paramètres choisis permettent un détachement suffisant des particules internes. Elle évite ainsi la sous-estimation des niveaux de contamination due à une extraction insuffisante et constitue la base technique pour l'établissement de paramètres formels.
Rinçage sous pressionPulvérisation ciblée de solvant à haute pression, adaptée aux canaux internes des tuyaux et aux corps de vannes.
Extraction ultrasoniqueConvient aux petits composants aux géométries complexes. La puissance ultrasonique et le temps d'exposition doivent être rigoureusement contrôlés afin d'éviter l'érosion des composants et la formation de faux positifs.
Agitation / SecoussesAgitation de composants de géométrie simple entièrement immergés dans le solvant.
Extraction par jet d'airConçu pour les composants électriques, les stators ou les pièces qui ne doivent pas entrer en contact avec des liquides.
Remarque : Les solvants d’extraction doivent être préfiltrés. Les milieux couramment utilisés comprennent l’eau ultrafiltrée, l’alcool isopropylique (IPA) et le n-heptane, sous réserve d’un accord entre les parties contractantes.
3.3 Filtration et préparation des échantillons
La totalité du fluide extrait est filtrée sur membrane afin de retenir les particules contaminantes. Les pores des membranes standard ont une taille de pores comprise entre 0,8 μm, 1,2 μm et 5 μm (généralement en nylon ou en esters de cellulose mixtes). La norme limite strictement la densité de particules recouvrant la surface du filtre afin d'éviter leur chevauchement, susceptible d'entraîner des erreurs de comptage lors de l'analyse microscopique.
3.4 Méthodes analytiques conformes : Analyse gravimétrique (Méthode M) : Mesure la différence de masse du filtre à membrane avant et après séchage (mg/composant). Bien que rapide, cette méthode ne permet pas de déterminer la distribution granulométrique ni d’identifier les grosses particules critiques susceptibles d’entraîner une défaillance catastrophique du composant.
Microscopie optique (Norme industrielle) : Utilise des microscopes à balayage optique automatisés pour mesurer les dimensions des particules via le diamètre de Feret. Les classes de taille standard comprennent > 5 µm, > 15 µm, > 25 µm, > 50 µm, > 100 µm et > 200 µm. Permet de différencier les particules métalliques réfléchissantes, non métalliques et fibreuses afin de quantifier avec précision les particules dangereuses.
Compteurs de particules automatiques (APC) : Fournit une distribution granulométrique directe et en ligne à partir du fluide d’extraction. Inconvénients : Ne permet pas de différencier les matériaux des particules, est sensible aux interférences des microbulles et n’offre aucune visualisation morphologique.
Analyse approfondie (Non obligatoire) : SEM-EDX (Microscopie électronique à balayage / Spectroscopie des rayons X à dispersion d'énergie) pour l'analyse élémentaire et l'identification de la source de contamination, principalement utilisé dans les enquêtes sur les défaillances.
Le rapport d'inspection doit documenter intégralement : la définition de la surface contrôlée, la méthode et les paramètres d'extraction, le type de solvant, les spécifications du filtre, les valeurs des essais à blanc, les données de distribution granulométrique et les paramètres de validation de l'extraction. Les rapports qui omettent ces paramètres essentiels ne permettent ni la traçabilité ni la comparabilité.
4. Principaux enseignements en matière de contrôle qualité
Particules critiques (« Particules mortelles ») : Les grosses particules dures provoquent le blocage des vannes, le grippage des joints et l’usure des composants mobiles. Les constructeurs automobiles privilégient des limites strictes pour les particules de 100 µm et de 200 µm, et de nombreux plans techniques imposent une tolérance zéro pour les débris surdimensionnés.
Définition de surface contrôléeAvant tout essai, il est impératif de définir précisément le périmètre de l'inspection (par exemple, les cavités internes en contact avec le fluide par rapport aux surfaces internes et externes totales). Les définitions imprécises des surfaces constituent la principale source de litiges qualité entre les équipementiers et les fournisseurs.
Incompatibilité des méthodes: Les résultats gravimétriques () ne peuvent pas être directement convertis en nombres de particules, ni les données obtenues à partir de différentes méthodes analytiques ne peuvent être comparées.
Ces deux normes partagent des principes de test sous-jacents identiques et sont largement reconnues comme interchangeables dans l'ensemble de l'industrie automobile :
ISO 16232Un cadre global et allégé établissant une terminologie unifiée et des rapports standardisés pour les chaînes d'approvisionnement internationales.
VDA 19Élaboré par l'Association allemande de l'industrie automobile (VDA), ce guide fournit des directives pratiques plus détaillées, notamment concernant l'emballage des échantillons, la logistique et des protocoles de test simplifiés, et est largement utilisé par les constructeurs automobiles allemands.
Q1 : La norme ISO 16232 définit-elle des limites universelles de réussite/échec en matière de propreté ?
R : Non. La norme ISO 16232 définit la méthode de test, et non les critères d'acceptabilité. Les limites de propreté dépendent de la géométrie des composants, des dimensions des circuits de fluide, des jeux de fonctionnement et de la pression de service du système. Les seuils spécifiques doivent faire l'objet d'un accord entre le constructeur et le fournisseur, et être consignés dans les spécifications techniques ou les plans d'ingénierie. Les pièces de précision (par exemple, les corps de vannes, les injecteurs de carburant) sont soumises à des limites beaucoup plus strictes que les carters structurels.
Q2 : Si un composant échoue à un test ISO 16232, le laboratoire peut-il passer à une méthode d'extraction différente pour un nouveau test ?
R : Non. Les paramètres d'extraction (méthode, pression, durée et solvant) doivent être validés au préalable par des essais dégressifs et consignés dans l'accord technique. Toute modification de la méthode d'extraction altère les conditions de référence des essais, rendant les résultats incomparables. En cas de doute sur la validité des essais, de nouveaux essais doivent être réalisés avec les mêmes paramètres. Toute modification permanente des méthodes d'extraction requiert un accord mutuel et une procédure de revalidation formelle.
