Qu'est-ce que la propreté technique ?

Dans la fabrication moderne haut de gamme, y compris véhicules à énergies nouvelles (NEV), systèmes de refroidissement liquide, aérospatial, hydraulique de précision, et Fabrication de semi-conducteurs—Une simple puce métallique ou particule de fibre de la taille d'un micron peut déclencher des blocages système, des courts-circuits électriques ou une panne totale de l'équipement. Aujourd'hui, tests de propreté est passé d'un simple contrôle de routine à un indicateur de contrôle qualité hautement quantifié, standardisé et essentiel.

1. Qu'est-ce que la propreté technique ?

Dans le contrôle qualité industriel, propreté technique désigne l’évaluation quantitative et le niveau de contrôle des contaminants résiduels — tels que les particules, les huiles, les graisses et les fibres — à la surface des pièces, des composants ou des systèmes de fluides internes.

Contrairement aux concepts de nettoyage ménager, la propreté technique se concentre exclusivement sur les particules critiques. Les méthodes d'inspection mesurent généralement deux dimensions principales :

Méthode gravimétrique (Méthode de masse) : Mesure le poids total (mg) des particules résiduelles par surface ou par composant individuel.

Méthode de comptage et d'analyse des particules: Analyse la distribution granulométrique, la longueur maximale des particules (μm) et les caractéristiques des matériaux des particules (par exemple, particules métalliques dures réfléchissantes, particules non métalliques non réfléchissantes et fibres souples et flexibles).

2. Principales normes industrielles relatives à l'inspection technique de la propreté

Afin de garantir la compatibilité des chaînes d'approvisionnement mondiales, les organisations internationales et les organismes industriels ont établi des normes de test rigoureuses :

VDA 19.1 (Association allemande de l'industrie automobile) : La norme d'inspection technique de propreté la plus faisant autorité dans le secteur automobile, définissant les procédures d'extraction, les codes de notation et les formats de rapport.

ISO 16232 (Organisation internationale de normalisation) : La norme mondiale dérivée de la VDA 19, réglementant spécifiquement la propreté technique des composants des véhicules routiers.

ISO 4406 / NAS 1638Normes internationales relatives à l'énergie fluidique utilisées pour mesurer et classer les niveaux de contamination particulaire dans les fluides hydrauliques et les lubrifiants.

GB/T 20082 / GB/T 3821: Normes nationales chinoises régissant la détermination du niveau de contamination des composants hydrauliques et des machines en général.

3. Analyse approfondie des normes techniques de propreté fondamentales

Flux de travail et codes de notation des tests VDA 19.1 et ISO 16232

Les normes VDA 19.1 et ISO 16232 décrivent toutes deux une procédure en quatre étapes. inspection technique de propreté processus:

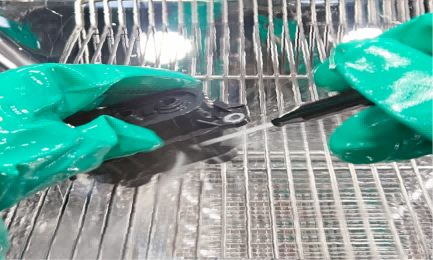

Extraction de particulesLes contaminants résiduels sont éliminés des surfaces des pièces par rinçage sous pression standardisé, nettoyage par ultrasons, rinçage interne ou techniques d'agitation.

Filtration membranaireLe fluide d'extraction est filtré sous vide à travers une membrane d'analyse spécialisée (généralement de 5 μm ou 15 μm de taille de pores) pour piéger toutes les particules.

Séchage et pesage (Méthode gravimétrique) : La membrane est séchée et la masse totale de contamination est pesée à l'aide d'une balance analytique de haute précision.

Analyse et évaluation microscopiquesLes microscopes automatisés de comptage de particules scannent la membrane pour mesurer la taille maximale des particules, classer les comptages de particules selon les classes de taille (par exemple, les classes de taille B à K) et identifier les particules métalliques par rapport aux particules non métalliques.

Exemple de code de propreté technique des composants standard (CCC) :

CCC= A (C15-F00/G-H12/I-K0)

Ce code spécifie la surface ou le volume de référence (A) ainsi que les classes de limites de comptage de particules autorisées (par exemple, F00, H12) sur des plages de taille spécifiques (15~25μm, 100~150μm, etc.).

4. Solutions complètes pour les tests de propreté technique et les laboratoires

Pour aider les entreprises à mettre en place des systèmes d'assurance qualité fiables lors des phases de R&D, de production et de contrôle qualité final, nous proposons des solutions clés en main complètes. laboratoire de propreté technique solutions et équipements de test automatisés :

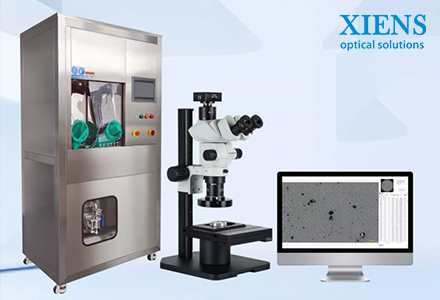

Unités d'extraction pour la propreté technique (Armoire de nettoyage d'extraction)

Conçus en parfaite conformité avec les normes VDA 19.1 et ISO 16232, nos équipements automatisés d'extraction pour la propreté technique intègrent des technologies de lavage et d'échantillonnage de pointe :

Modes d'extraction polyvalents: Intègre la pulvérisation à jet haute pression, l'autonettoyage des parois latérales, le rinçage à flux interne, l'extraction ultrasonique, la préparation de la membrane, la filtration en ligne du solvant et la purification continue dans une seule armoire.

Filtration en ligne en temps réel et préparation automatiqueLe liquide de rinçage traverse directement un module de filtration en ligne pendant l'extraction, collectant automatiquement les particules sur la membrane sans intervention manuelle. Des filtres fins multi-étapes garantissent la pureté du solvant (contrôle de la valeur à blanc).

Contrôle intelligent par automate programmable et sécurité de l'opérateurCe nettoyeur haute pression offre des cycles de nettoyage programmables, une surveillance en temps réel et des alertes de remplacement des consommables. Fabriqué en acier inoxydable 304 de haute qualité, il est équipé de portes de protection électriques et de gants résistants aux solvants pour une sécurité d'utilisation optimale.

Entièrement automatisé Systèmes d'analyse microscopique de la propreté technique

Notre système d'imagerie microscopique automatisé, qui sert d'unité d'analyse centrale pour l'identification et l'évaluation des particules, est entièrement conforme aux normes VDA 19.1, ISO 16232, ISO 4406 et NAS 1638 :

Numérisation et mise au point automatiques: Doté d'une platine motorisée X/Y de haute précision et d'un module de mise au point automatique sur l'axe Z, permettant une numérisation rapide de la membrane en un clic et un assemblage sans couture.

Classification des particules par IA et optique polariséeUtilise la technologie de polarisation optique et des algorithmes intelligents pour différencier en une seule analyse les particules métalliques réfléchissantes, les particules non métalliques non réfléchissantes et les fibres flexibles.

Conformité multi-normes et auto-évaluation: Compte et classe automatiquement les particules par taille, générant instantanément des codes de propreté technique officiels (CCC).

Vérification des particules critiques et génération de rapports en un clic: Permet une réinspection rapide du maximum de particules critiques sous un fort grossissement et exporte des rapports PDF standardisés bilingues (anglais/chinois) pour une traçabilité complète des données.

Clé en main Propreté technique, construction de laboratoires et accessoires

Nous fournissons des installations complètes de laboratoires de propreté technique, comprenant des hottes à flux laminaire de classe ISO 5/6, des réactifs chimiques standardisés, des étuves et des microbalances pour les mesures gravimétriques.
