Quel est le principe du rinçage sous pression dans les essais de propreté technique ?, et quand est-il utilisé ?

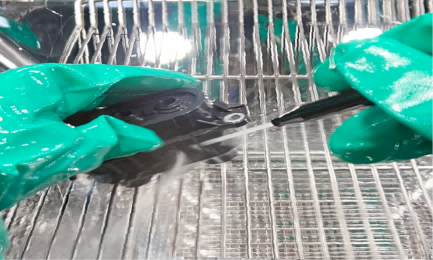

rinçage sous pression est l'une des méthodes d'extraction de particules couramment utilisées dans tests de propreté techniqueCe procédé utilise un liquide de nettoyage, projeté à une pression et un débit contrôlés, pour rincer les surfaces des composants ainsi que les passages, canaux et cavités internes accessibles par le flux de liquide. Ce procédé déloge les particules adhérentes ou piégées et les entraîne dans le liquide d'extraction. Ce dernier est ensuite filtré, et les particules collectées sont analysées afin d'évaluer leur qualité. propreté des composants.
Cette méthode est particulièrement adaptée aux corps de vannes, aux carters de pompes, aux composants hydrauliques, aux canalisations, aux composants de refroidissement liquide et autres pièces présentant des orifices profonds, des orifices borgnes et des structures internes complexes. Contrairement aux méthodes d'essuyage qui ciblent principalement les surfaces externes accessibles, le rinçage sous pression utilise un flux de liquide contrôlé pour atteindre des zones difficiles d'accès, permettant ainsi l'extraction des contaminants particulaires internes.
Il est important de noter que le rinçage sous pression diffère du nettoyage par pulvérisation haute pression. Le rinçage sous pression vise à extraire les particules de zones de test définies grâce à un débit de liquide contrôlé. Il peut cibler les surfaces externes accessibles et les zones internes que le liquide peut atteindre efficacement, tandis que le rinçage par pulvérisation se concentre généralement sur le nettoyage des surfaces externes. Pour les composants comportant des passages internes, les circuits d'entrée, de sortie et de rinçage doivent être conçus en fonction de la structure du composant.
Lors des essais, la pression de rinçage, le débit, la durée de rinçage, la propreté du liquide de nettoyage, les conditions de filtration et la contamination résiduelle de l'équipement peuvent tous influencer les résultats finaux. Par conséquent, le rinçage sous pression n'est pas une simple opération de nettoyage. Il s'agit d'une étape importante d'extraction des particules qui exige un contrôle standardisé dans le cadre des essais de propreté technique.
À mesure que les composants automobiles, les véhicules à énergies nouvelles, les systèmes hydrauliques, les machines de précision et les équipements de contrôle des fluides évoluent vers une précision accrue, une miniaturisation et une complexité structurelle plus importantes, la présence de particules microscopiques à l'intérieur des composants suscite une attention croissante de la part des fabricants. Dans des composants tels que les corps de vannes, les carters de pompes, les canalisations et les systèmes de refroidissement liquide, même de petites particules peuvent perturber le contrôle des fluides, obstruer des passages étroits ou provoquer l'usure de pièces mobiles critiques.
Par conséquent, pour garantir la fiabilité des tests de propreté technique, il est essentiel de ne pas se limiter à l'évaluation de la quantité, de la taille et de la morphologie des particules. L'extraction rigoureuse et systématique des particules résiduelles des surfaces et des structures internes des composants est tout aussi importante pour obtenir des résultats fiables.
Le rinçage sous pression est une méthode d'extraction de particules utilisée pour satisfaire à cette exigence de test. Elle consiste à utiliser un liquide de nettoyage projeté à une pression et un débit contrôlés pour rincer les surfaces des composants, les passages internes, les cavités et les canaux. Ceci permet de détacher les particules adhérentes ou piégées et de les transférer dans le liquide d'extraction pour une filtration et une analyse particulaire ultérieures.
Le rinçage sous pression est un tests de propreté technique méthode qui utilise un liquide de nettoyage sous pression contrôlée pour rincer un composant et extraire les contaminants particulaires.
Lors des essais, le liquide de nettoyage est projeté sur la zone cible à une pression, un débit, une direction et une durée spécifiés. Les forces d'impact et de cisaillement ainsi générées agissent sur les surfaces externes et les structures internes accessibles du composant. Les particules adhérant aux surfaces sont détachées et entraînées par le liquide vers un système de collecte.
Après filtration, les particules sont retenues sur une membrane filtrante. Selon les exigences des tests, elles sont ensuite analysées à l'aide d'un microscope ou d'un système d'analyse optique de particules, tel qu'un microscope à balayage automatisé pour membranes filtrantes.
Le processus peut être résumé comme suit:
Composant → Rinçage sous pression → Libération des particules → Collecte du liquide → Filtration membranaire → Analyse des particules → Évaluation de la propreté
Contrairement à l'inspection directe de la surface d'un composant, le rinçage sous pression ne repose pas principalement sur l'observation des particules présentes sur le composant lui-même. Son principe fondamental est l'extraction contrôlée des particules, transférant les contaminants de zones parfois difficiles d'accès directement sur une membrane filtrante pour une analyse quantitative ultérieure.
Il est important de distinguer la microscopie à balayage automatisée sur membrane filtrante, une méthode de microscopie optique basée sur l'imagerie de particules collectées sur une membrane filtrante, du compteur de particules en suspension (CPS), qui compte directement les particules en suspension dans un liquide. Ces méthodes diffèrent par leurs principes de mesure et leurs procédures de préparation des échantillons.
Le principe fondamental du rinçage sous pression repose sur l'interaction mécanique entre le liquide de nettoyage et les particules.
Lorsqu'un liquide s'écoule à travers ou sur un composant à une pression et un débit contrôlés, il crée un mouvement de fluide sur les surfaces, les orifices et les passages internes du composant. Les forces d'impact et de cisaillement générées par l'écoulement du liquide peuvent déloger les particules adhérant aux surfaces ou déposées dans les structures internes, et les entraîner dans le système de collecte.
Pour les composants comportant des trous profonds, des trous borgnes et des passages étroits, le rinçage sous pression permet d'extraire les particules des zones difficiles d'accès par les méthodes d'essuyage classiques, à condition que le liquide de nettoyage puisse y pénétrer efficacement. Ceci peut améliorer l'élimination des contaminants internes.
Cependant, une pression plus élevée n'est pas toujours synonyme de meilleure performance. Lors des essais, des paramètres tels que la pression de rinçage, le débit, la durée de rinçage, le type de liquide de nettoyage et le sens de rinçage doivent être sélectionnés en fonction de la structure, du matériau et des exigences des essais.
Si les conditions de rinçage sont trop douces, certaines particules risquent de ne pas être correctement éliminées. Si elles sont trop agressives, le procédé peut déloger des fragments de matériau initialement bien fixés, voire endommager des composants à parois fines, des joints ou des structures délicates. Ceci peut modifier les conditions d'extraction et accroître l'incertitude des résultats des tests.
Par conséquent, l'établissement de conditions de rinçage stables et reproductibles est essentiel pour obtenir des résultats de propreté technique fiables.
Les méthodes traditionnelles d'extraction de particules, telles que l'essuyage manuel ou l'inspection visuelle directe, présentent certaines limites lorsqu'il s'agit de structures internes complexes.
Par exemple, un corps de vanne hydraulique comportant de multiples passages internes et des orifices de petit diamètre peut contenir des contaminants dans ses canaux, cavités ou zones de raccordement internes. Un simple nettoyage des surfaces externes ne permet pas d'éliminer correctement les particules présentes dans ces zones internes.
Le rinçage sous pression utilise un flux de liquide contrôlé pour atteindre les zones internes accessibles, déloger les contaminants et les acheminer vers un centre de collecte et d'analyse.
Par conséquent, le rinçage sous pression est particulièrement précieux pour les composants présentant des structures internes complexes, lorsque le liquide d'extraction peut atteindre efficacement les zones d'intérêt.
Les systèmes d'alimentation en carburant, de freinage, de commande hydraulique et autres composants de contrôle des fluides des automobiles comportent souvent des passages, des cavités de soupapes et des circuits d'écoulement internes. Les particules résiduelles présentes dans ces composants peuvent perturber le fonctionnement des soupapes, le contrôle des fluides ou la fiabilité globale du système. Il est donc important d'extraire et d'analyser efficacement ces particules internes.
Avec le développement des systèmes de gestion thermique pour les véhicules à énergies nouvelles, la contamination particulaire des plaques froides, des canalisations de refroidissement, des corps de vannes et autres composants de gestion thermique a suscité une attention croissante.
Les composants comportant des structures microcanaux sont particulièrement sensibles à la taille et à la quantité de particules en raison de leurs dimensions internes réduites. Le rinçage sous pression permet d'extraire les particules résiduelles de ces composants, fournissant ainsi des échantillons pour l'analyse ultérieure de la quantité, de la taille et de la morphologie des particules.
Les vannes hydrauliques, les corps de pompe, les blocs de vannes, les canalisations et les raccords contiennent souvent des passages internes complexes. Des copeaux de métal, des particules abrasives et d'autres contaminants générés lors de la fabrication peuvent se loger dans ces passages et pénétrer dans le système avec le fluide de travail.
Par conséquent, l'extraction des particules internes constitue une partie importante des tests de propreté technique de ces composants.
Les pièces mécaniques de précision peuvent comporter des trous profonds, des trous borgnes, des interstices étroits ou des cavités complexes difficiles d'accès par des méthodes manuelles. Le rinçage sous pression utilise un flux de liquide pour extraire les particules des structures internes accessibles au liquide, permettant ainsi de recueillir les contaminants pour une analyse ultérieure.
Le rinçage sous pression ne convient pas à tous les types de composants. Pour les matériaux poreux, les revêtements susceptibles de s'écailler, les structures fragiles à parois minces ou les composants pouvant être affectés par le rinçage, les conditions de rinçage doivent être soigneusement sélectionnées en fonction des propriétés du matériau et de la conception du composant. Une validation de la méthode est nécessaire pour en confirmer l'adéquation.
Pour les structures fermées où le liquide d'essai ne peut atteindre efficacement les zones cibles, l'extraction des particules par rinçage sous pression peut s'avérer limitée. Selon la conception du composant et les objectifs de l'essai, d'autres méthodes d'extraction, voire une combinaison de méthodes, peuvent être nécessaires.
Bien que le rinçage sous pression soit une étape d'extraction des particules, ses conditions de fonctionnement affectent directement les résultats finaux de propreté technique.
Si le liquide de nettoyage contient des particules, ou si le matériel de filtration, les canalisations ou les conteneurs de collecte sont contaminés, des particules supplémentaires peuvent être introduites, faussant ainsi les résultats. Par conséquent, les tests de propreté technique doivent maîtriser la contamination dans l'ensemble du système de test, et non pas seulement au niveau du composant évalué.
Le liquide de nettoyage doit être suffisamment propre pour éviter que les particules déjà présentes ne deviennent une source de contamination supplémentaire. Avant les essais officiels, des contrôles préliminaires peuvent être effectués afin de vérifier si le liquide et le système associé répondent aux critères de propreté requis.
Les canalisations, les buses, les dispositifs de filtration, les récipients de collecte et l'environnement de test peuvent tous introduire des particules. Il est donc essentiel de maintenir l'équipement et la zone de test propres, et d'effectuer des essais à blanc ou des mesures de référence afin de contrôler les niveaux de contamination.
Si le nombre de particules de fond est élevé, il convient d'enquêter sur la source de contamination plutôt que d'attribuer directement toutes les particules détectées au composant testé.

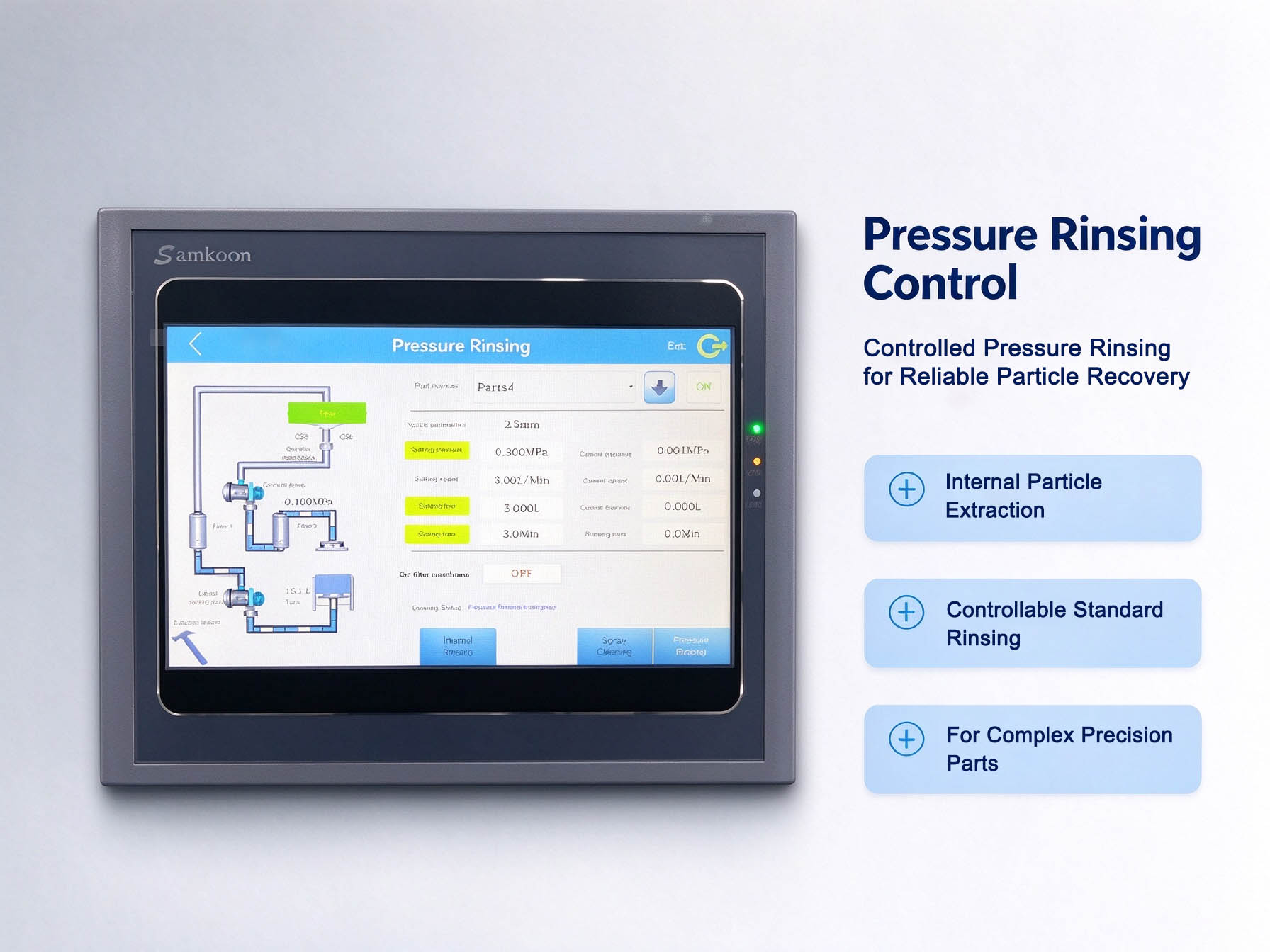

La pression, le débit, la durée et le sens du rinçage doivent être définis en fonction de la structure du composant et de la méthode d'essai, et maintenus aussi constants que possible. Pour un même type de produit, une procédure de rinçage standardisée améliore la comparabilité des résultats entre différents lots de production.
Lors du développement, de la validation ou de l'étude de l'efficacité d'extraction, les tests de récupération permettent d'évaluer l'efficacité des conditions de rinçage choisies. Par exemple, des particules de référence, dont la quantité ou les caractéristiques sont connues, peuvent être intégrées à la procédure de validation et leur récupération évaluée selon le protocole expérimental. Ceci permet de déterminer si les paramètres de rinçage permettent d'extraire les contaminants cibles de manière constante et efficace.
Après rinçage, les particules présentes dans le liquide d'extraction doivent être efficacement recueillies sur une membrane filtrante. La manipulation de la membrane, la filtration et l'analyse ultérieure des particules (microscopique ou automatisée) doivent être réalisées de manière à minimiser la contamination secondaire et les pertes de particules.
Par conséquent, le rinçage sous pression ne constitue que l'étape d'extraction des particules lors des essais de propreté technique, et non le processus d'essai complet. Chaque étape, du liquide de nettoyage et du matériel de rinçage à la filtration et à l'analyse des particules, peut influencer les résultats finaux.
Le rinçage sous pression convient aux composants présentant des surfaces, des passages, des cavités ou des structures internes facilement accessibles au liquide d'extraction. Il est particulièrement adapté aux composants automobiles, aux pièces hydrauliques, aux canalisations, aux corps de vannes et aux composants de gestion thermique utilisés dans les véhicules à énergies nouvelles.
Pour les matériaux poreux, les revêtements susceptibles de s'écailler, les structures fragiles à parois minces et les composants dont les zones cibles sont difficilement accessibles au liquide, les conditions de rinçage doivent être soigneusement sélectionnées en fonction de la conception du composant et des exigences d'essai. Une validation de la méthode doit être effectuée pour en confirmer la pertinence.
Les principaux paramètres comprennent la propreté du liquide de nettoyage, la pression de rinçage, le débit, la durée de rinçage, la direction de rinçage, les conditions de filtration et la contamination de fond dans l'environnement de test.
Lors de la mise au point ou de la validation d'une méthode, les tests de récupération d'extraction permettent également d'évaluer l'efficacité des conditions de rinçage. La maîtrise standardisée de ces paramètres contribue à améliorer l'efficacité d'extraction et la reproductibilité des résultats.
Après rinçage, le liquide d'extraction est filtré afin de retenir les particules sur une membrane filtrante. Ces particules sont ensuite analysées au microscope optique ou au microscope électronique à balayage pour évaluer des paramètres tels que leur quantité, leur taille et leur morphologie. Les résultats sont comparés aux exigences techniques de propreté applicables afin de déterminer si le composant satisfait aux critères de propreté spécifiés.
