Pourquoi la propreté technique est essentielle dans l'industrie automobile
Réponses rapides
Définition : La propreté technique (ISO 16232 / VDA 19) est le contrôle quantitatif et qualitatif des micro-contaminants (≤100μm) sur les surfaces des composants et les cavités internes.
Risque principal : Les microparticules provoquent des défaillances catastrophiques, notamment l’emballement thermique des batteries de véhicules électriques, des arcs électriques à haute tension de 800 V, le blocage des soupapes de frein et une erreur d’interprétation des capteurs ADAS.
Applications clés : Systèmes électriques critiques pour véhicules électriques, hydraulique de précision, injection de carburant haute pression, capteurs ADAS et boucles de gestion thermique.
Contrôle du cycle de vie complet : exige un système de qualité de bout en bout couvrant le contrôle qualité des fournisseurs, les salles blanches classées ISO, le lavage de précision, l’analyse MEB-EDS et l’emballage sous vide.
À mesure que l'industrie automobile accélère sa transition vers une fabrication de précision au micron près, l'électrification haute tension et les systèmes intelligents avancés, les tolérances et les jeux des composants continuent de se réduire. Les systèmes critiques, tels que les groupes motopropulseurs des véhicules électriques, les batteries haute tension, les systèmes hydrauliques de précision et les capteurs des systèmes avancés d'aide à la conduite (ADAS), ne tolèrent plus aucune contamination microbienne.
Dans ce paysage industriel,Solutions de propreté techniqueElle a depuis longtemps évolué au-delà de la simple propreté visuelle superficielle. Elle est devenue un cadre de contrôle qualité complet englobant la R&D, l'usinage, l'assemblage, les tests et le service après-vente. Propreté technique Elle détermine directement la fiabilité opérationnelle des composants, la sécurité globale du véhicule et le risque d'emballement thermique de la batterie du véhicule électrique, servant ainsi de base technique indispensable, de limite de qualité et de norme d'accès au marché pour les équipementiers et les fournisseurs automobiles.
1. Qu’est-ce que la propreté technique ? Au-delà de la propreté visuelle
Le nettoyage industriel traditionnel repose sur L'évaluation de la propreté technique repose uniquement sur des critères qualitatifs tels que « absence de poussière visible ou de graisse en surface », sans exigences de contrôle quantifiables. En revanche, dans l'industrie automobile, elle désigne le contrôle quantitatif, qualitatif et dimensionnel des contaminants particulaires de taille micrométrique présents sur les surfaces des composants, les cavités internes, les circuits de fluides et les boîtiers encapsulés, conformément aux normes industrielles. Les contaminants concernés incluent les copeaux de coupe, les abrasifs de meulage, les particules minérales dures, les fibres non métalliques, les résidus chimiques et autres micro-corps étrangers.
Les principales normes internationales régissant ce domaine sont ISO 16232 (Véhicules routiers — Propreté des composants des circuits fluidiques) et VDA 19 (Inspection de la propreté technique - Contamination particulaire des composants automobiles essentiels à leur fonctionnement (y compris sa dernière révision VDA 19.1). Ensemble, ces normes constituent la référence en matière de contrôle de la propreté automobile.
Comparé aux méthodes traditionnelles de contrôle qualité, propreté technique vise une précision à l'échelle micrométrique extrême : des particules mesurant seulement quelques à quelques dizaines de micromètres (μm) — bien plus fines qu'un cheveu humain — peuvent déclencher des défaillances catastrophiques, notamment le blocage mécanique de la bobine, la rupture de l'isolation électrique ou les courts-circuits de la batterie lithium-ion.
Le contrôle technique de la propreté évalue trois indicateurs clés.Masse résiduelle totale : Le poids total des contaminants résiduels par composant (mg/composant).
Limite de taille maximale des particules (Smax) : Limites strictes sur la taille maximale des particules autorisées (les principaux équipementiers imposent Smax ≤ 100 μm pour les pièces critiques).
Propriétés des matériaux particulairesClassification qualitative permettant de distinguer les particules métalliques/dures des fibres molles, imposant le plus haut niveau de contrôle sur les débris métalliques durs en raison de leur fort potentiel destructeur.
La propreté technique est intégrée à l'ensemble du cycle de vie de la fabrication automobile, et plus particulièrement aux systèmes de haute précision, haute tension, haute vitesse et critiques pour la perception. Elle constitue un pilier de la gestion de la qualité des véhicules à énergies nouvelles (VEN) et des véhicules connectés intelligents (VCI).
Cellules et packs de batteries lithium-ionLes particules métalliques conductrices (par exemple, des copeaux de cuivre et d'aluminium) générées lors du découpage des électrodes, de l'emboutissage du boîtier et de l'assemblage des modules constituent la principale menace pour la sécurité des batteries. Ces particules conductrices microscopiques peuvent perforer les séparateurs de cellules ultra-minces, provoquant des courts-circuits internes et un emballement thermique.
Moteurs d'entraînement et onduleursAvec l'adoption massive des architectures haute tension 800 V, la sensibilité aux contaminants s'est intensifiée. Les microparticules métalliques ou les fibres conductrices piégées dans les cavités des moteurs/onduleurs réduisent considérablement la rigidité diélectrique, provoquant des arcs électriques, des décharges de cheminement et, à terme, une défaillance de l'isolation ou la destruction de l'onduleur.
Valves de contrôle de freinage ABS/ESPLes jeux entre le tiroir et le boîtier sont conçus à l'échelle du micron. Des microparticules dures piégées empêchent le réarmement des tiroirs de la vanne, bloquant les conduites de fluide et provoquant un retard de réponse au freinage ou une défaillance complète des freins.
Unités de commande de transmission automatique (TCU) : Doté de canaux d'huile complexes et d'électrovannes de haute précision, les débris d'assemblage résiduels ou la poussière abrasive peuvent obstruer les conduites de fluide et bloquer les électrovannes, entraînant des à-coups de changement de vitesse, des interruptions de puissance et des codes d'erreur de transmission.
2.3. Groupes motopropulseurs et systèmes d'injection de carburant haute pression
Injecteurs Common Rail haute pression : Fonctionnant sous des pressions extrêmes de 2 000 à 3 000 bars, les flux de carburant à grande vitesse transportant des particules dures de taille micrométrique agissent comme une boue abrasive. Ceci provoque une usure importante par érosion, des rayures sur les injecteurs, des fuites de carburant et une mauvaise atomisation, entraînant des ratés d’allumage, un encrassement du moteur et une perte de puissance. Vilebrequins, paliers et turbocompresseurs : Les débris métalliques et les particules abrasives présents dans le circuit de circulation d’huile moteur usent continuellement les paliers et les parois des cylindres, provoquant des rayures et une usure prématurée du moteur.
LiDAR, caméras automobiles et modules radar : la poussière ou les fibres en suspension dans l’air, encapsulées dans les capteurs optiques, bloquent le trajet de la lumière, modifient les indices de réfraction et diffusent la lumière. Il en résulte une distorsion de l’image, une réduction de la portée de perception et des décisions erronées des systèmes ADAS, ce qui représente un risque important de collision.
Plaques de refroidissement de batterie et pompes à eauLes débris d'usinage, les flux ou les projections de soudure présents dans les circuits de refroidissement obstruent les microcanaux et érodent les turbines des pompes à eau. Ceci réduit l'efficacité du refroidissement des batteries, provoquant d'importants gradients de température, augmentant les risques d'emballement thermique et compromettant la stabilité globale de la gestion thermique.
Les micro-contaminants provoquent rarement des défaillances immédiates lors des tests de fin de chaîne en usine. Ils présentent plutôt des modes de défaillance latents et irréversibles qui se manifestent après des milliers de kilomètres de fonctionnement du véhicule soumis à des vibrations mécaniques, des cycles thermiques et des contraintes de champ électrique.
Emballement thermique des batteries et incendies de véhicules (risque critique pour les véhicules électriques)
Les bavures ou microparticules résiduelles de cuivre/aluminium présentes dans les cellules de la batterie peuvent perforer directement les séparateurs lors des cycles de charge/décharge. Ceci crée un court-circuit interne, libérant une chaleur intense et localisée qui déclenche une réaction en chaîne catastrophique d'emballement thermique et d'incendie du véhicule.
Défaillance du système de freinage et de transmission (risque direct pour la sécurité du véhicule)
Des particules dures piégées dans les jeux des tiroirs des soupapes de freinage ou des soupapes coulissantes de transmission empêchent le bon fonctionnement des soupapes, ce qui entraîne une perte de freinage inattendue ou une coupure de puissance pendant la conduite.
Usure sévère du groupe motopropulseur et panne du moteur (perte fonctionnelle essentielle)
L'érosion par particules à grande vitesse dans les systèmes à rampe commune et l'usure abrasive continue dans les boucles de circulation d'huile provoquent des dommages mécaniques irréversibles, notamment la défaillance des injecteurs de carburant, le rayage des cylindres et la destruction du turbocompresseur.
Panne d'isolation électrique et surchauffe du système (risque pour la sécurité électrique)
Dans les installations haute tension de moins de 800 V, les microparticules conductrices présentes dans les onduleurs, les boîtes de jonction ou les carters de moteurs peuvent facilement provoquer des contournements et des courants de fuite sous l'effet de champs électriques intenses. Ceci détruit l'isolation électrique, entraînant une coupure haute tension ou la destruction des composants.
Défaillance de la perception et dysfonctionnement du système ADAS
La contamination des capteurs optiques provoque un flou de l'image et des écarts de mesure de distance, ce qui entraîne des déclenchements intempestifs ou des défaillances des fonctions ADAS telles que l'assistance au maintien de voie (LKA), le freinage d'urgence autonome (AEB) et la détection d'obstacles.
Incidents liés à la qualité des lots, pertes financières considérables et atteinte à l'image de marque
Les défauts de propreté sont généralement latents et systémiques. Un seul lot non conforme peut entraîner des rappels massifs de véhicules, engendrant des centaines de millions de dollars de demandes de garantie, de frais de réparation et de litiges, tout en érodant gravement la confiance envers la marque.
4. Pourquoi la propreté technique est un impératif industriel
L’évolution de la propreté technique, d’un processus de nettoyage auxiliaire à une ligne rouge de qualité primaire, est impulsée par trois transformations clés de l’industrie :
Réduction drastique des marges de tolérance des composantsLes véhicules thermiques traditionnels présentaient des jeux plus importants entre les composants, des tensions système plus basses et une redondance structurelle élevée. Les véhicules électriques modernes reposent sur des architectures 800 V, des jeux de soupapes de l'ordre du micron, des séparateurs de batterie inférieurs à 10 microns et une optique de haute précision. La marge de tolérance aux contaminants est désormais quasi nulle.
Escalade de la gravité de la défaillanceDans les systèmes anciens, la contamination provoquait généralement des problèmes mineurs comme des perturbations dues au bruit, aux vibrations et aux secousses (NVH) ou une usure localisée. Dans les véhicules électriques modernes, les microparticules conductrices peuvent déclencher des incidents graves, voire mortels, tels qu'un emballement thermique, une panne électrique ou une défaillance des freins.
Obstacles réglementaires et d'accès au marché élevésLes principaux équipementiers appliquent désormais des normes de propreté d'entreprise bien plus strictes que la norme générale ISO 16232. Système d'analyse VDA 19 Les directives relatives à la propreté technique sont devenues une condition préalable obligatoire à la qualification des fournisseurs de rang 1/2 et au lancement de la production en série des véhicules.
L’obtention d’une propreté technique nécessite un système de gestion de la qualité en boucle fermée couvrant l’ensemble de la chaîne d’approvisionnement et du cycle de vie de la fabrication :
Prévention de la contamination à la sourceAppliquer un contrôle qualité rigoureux à la réception des composants bruts provenant des fournisseurs. Optimiser les opérations d'usinage grâce à la fabrication sans copeaux et à des processus d'ébavurage intégrés afin de réduire les micro-contaminants à la source.
Contrôle de l'environnement de la salle blanche : Effectuer les opérations d'assemblage et de lavage principales dans des salles blanches classées (classes ISO 5 à 8, conformes à la norme VDA 19.2). Contrôler rigoureusement la température ambiante, l'humidité et les concentrations de particules en suspension dans l'air, tout en utilisant des vêtements non pelucheux et des conteneurs de transport scellés.
Déploiement du lavage de précisionMettre en œuvre des méthodes de nettoyage personnalisées en fonction de la géométrie des composants, notamment la pulvérisation de solvants à haute pression, le nettoyage par cavitation ultrasonique, le dégraissage sous vide aux hydrocarbures et le séchage à l'air chaud sans particules.

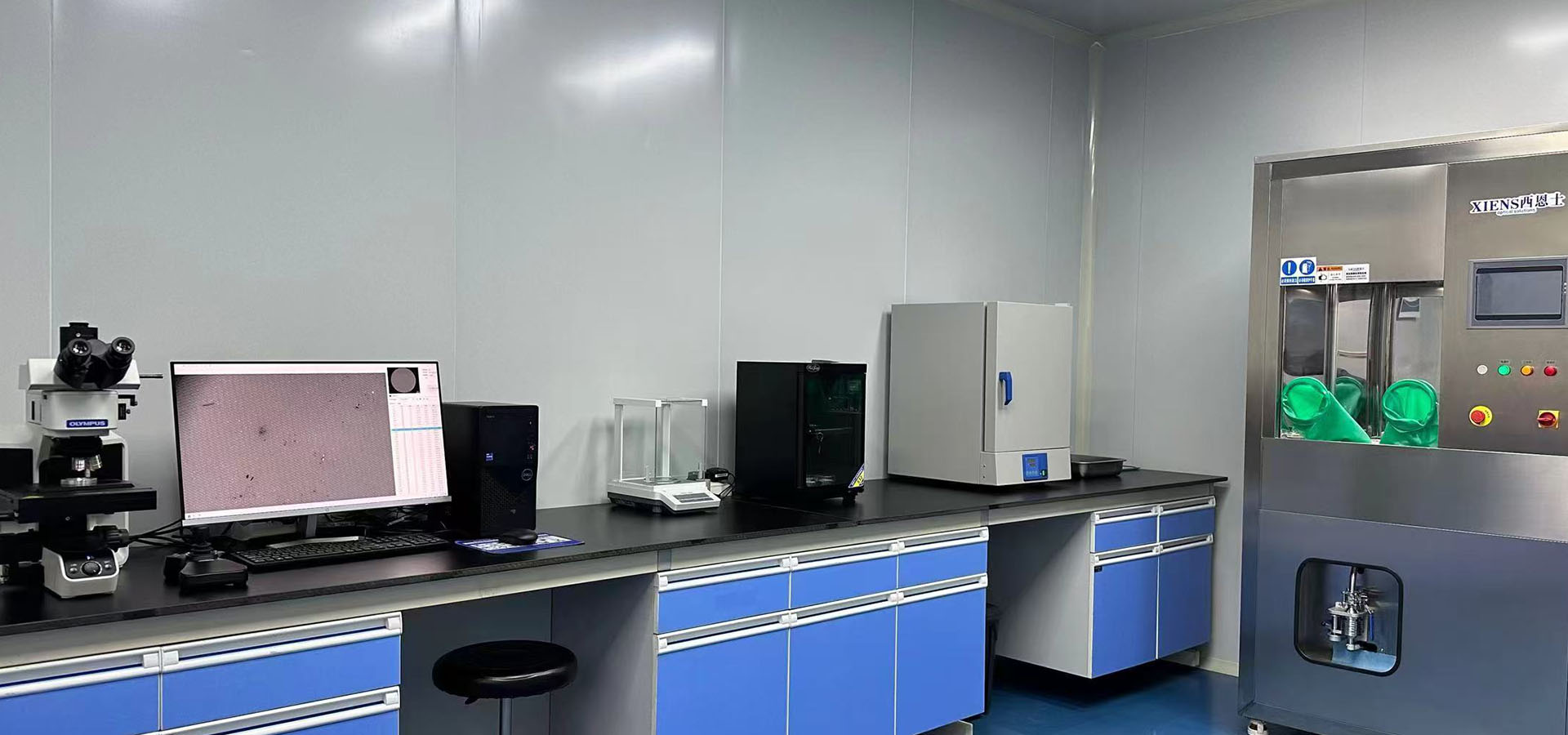

Inspection analytique normaliséeEffectuer des tests d'extraction par agitation liquide ou rinçage sous pression sur les filtres à membrane. Analyser les filtres par microscopie optique automatisée et MEB-EDS (microscopie électronique à balayage couplée à la spectroscopie de rayons X à dispersion d'énergie) afin de quantifier le nombre de particules, leur distribution granulométrique et leur composition métallique/non métallique.
Protection et traçabilité en boucle ferméeConditionnez immédiatement sous vide les composants nettoyés dans un emballage antistatique et exempt de particules. Conservez des registres de traçabilité numérique, de la production au stockage, afin de permettre une analyse rapide des causes profondes en cas de problème.
Malgré son adoption généralisée, l'industrie automobile est confrontée à quatre principaux obstacles à sa mise en œuvre :
Latence élevée et difficulté d'inspectionLes particules de taille micrométrique sont réparties aléatoirement et échappent aux tests de fin de vie standard, ne se manifestant qu'après des vibrations routières et un écoulement de fluide prolongés.
Disparités en matière de capacités de la chaîne d'approvisionnementAlors que les équipementiers et les fournisseurs de niveau 1 disposent d'infrastructures de salles blanches avancées, les fournisseurs de niveau inférieur (niveau 2/niveau 3) manquent souvent d'équipements de lavage modernes, de systèmes de contrôle des salles blanches et d'outils d'analyse.
Concilier qualité et dépenses d'investissement: La mise en place de salles blanches certifiées ISO et l'achat de systèmes d'analyse SEM-EDS haut de gamme nécessitent des dépenses d'investissement importantes (CapEx) et augmentent les temps de cycle opérationnels.
Fragmentation standardLes équipementiers imposent fréquemment des limites de propreté propriétaires et hyper-spécifiques en plus des normes de base ISO 16232 / VDA 19, obligeant les fournisseurs à gérer plusieurs protocoles de propreté contradictoires.
L'évolution de l'industrie automobile est fondamentalement une histoire d'amélioration constante de la précision de fabrication et de normes de qualité plus strictes. Nous sommes entrés dans une ère où les particules à l'échelle du micron déterminent la fiabilité globale du véhicule et où la propreté microscopique garantit la sécurité des passagers.
À mesure que l'électrification, les architectures à haute tension et les technologies de conduite autonome continuent de mûrir, la propreté technique s'est imposée au même titre que la tolérance dimensionnelle, la résistance des matériaux et la précision d'assemblage comme un impératif d'ingénierie fondamental.
Pour les constructeurs et équipementiers automobiles, la propreté technique n'est plus une simple étape de lavage ; c'est une discipline d'ingénierie à part entière qui englobe l'approvisionnement en matériaux, l'usinage de précision, l'assemblage en salle blanche, les analyses et l'emballage protecteur. Le respect de normes rigoureuses en matière de propreté technique est à la fois indispensable pour limiter les risques de rappel et un facteur de différenciation clé pour la fabrication de véhicules haut de gamme et d'une grande fiabilité.
Q1 : Quelles sont les normes techniques de propreté fondamentales dans l'industrie automobile, et en quoi les normes ISO 16232 et VDA 19 diffèrent-elles ?
UN: propreté technique automobile L'inspection repose principalement sur deux normes mondiales faisant autorité : l'ISO 16232 (Véhicules routiers — Propreté des composants des circuits de fluides) et la VDA 19 (Inspection de la propreté technique — Contamination particulaire des composants automobiles pertinents pour leur fonction, y compris les dernières révisions VDA 19.1 et VDA 19.2).
Évolution et interconnexion : La norme VDA 19 a servi de cadre de référence pour le contrôle de la contamination automobile, tandis que la norme ISO 16232 a été élaborée à partir de ce cadre afin d’établir une norme internationale. Ces deux normes utilisent des méthodologies d’essai identiques, notamment l’extraction liquide sous pression, la filtration membranaire sous vide et la caractérisation des particules par microscopie optique automatisée et MEB-EDS (microscopie électronique à balayage couplée à la spectroscopie de rayons X à dispersion d’énergie).
Différences de portée et d'orientation :
La norme ISO 16232 se concentre spécifiquement sur l'extraction, la mesure et l'évaluation gravimétrique de la contamination particulaire à l'intérieur des composants des circuits de fluides (par exemple, les rampes d'injection de carburant, les corps de vannes hydrauliques).
La norme VDA 19 offre un écosystème de gestion de la qualité plus étendu. Tandis que la norme VDA 19.1 régit les procédures d'inspection, la norme VDA 19.2 se concentre sur la maîtrise des environnements logistiques et d'assemblage, en établissant des lignes directrices pour la classification des salles blanches (classes ISO 5 à 8), la surveillance des poussières en suspension dans l'air et la réduction de la contamination pendant la production.
Exécution par l'industrie OEM : Les principaux constructeurs automobiles mondiaux (tels que Tesla, BMW et Volkswagen) appliquent des limites de propreté d'entreprise basées sur les normes ISO 16232 et VDA 19. Ces normes plafonnent strictement la limite de taille maximale des particules (Smax ≤ 100 μm pour les pièces critiques) et imposent une tolérance quasi nulle sur les débris métalliques conducteurs durs.
A: Les groupes motopropulseurs électriques, les architectures de batteries haute tension et les capteurs optiques des systèmes avancés d'aide à la conduite (ADAS) présentent une tolérance quasi nulle aux micro-contaminants. Dans les véhicules électriques, la contamination particulaire peut entraîner une usure mécanique importante et constituer un danger mortel.
Prévention des courts-circuits internes et des emballements thermiques des batteries lithium-ion : les séparateurs des batteries lithium-ion ont souvent une épaisseur inférieure à 10 µm. Des bavures métalliques conductrices ou des particules de cuivre/aluminium générées lors du découpage des électrodes ou de l’assemblage des cellules peuvent perforer le séparateur pendant les cycles de charge/décharge, provoquant des courts-circuits internes et des incendies dus à l’emballement thermique.
Réduction des claquages diélectriques dans les architectures haute tension 800 V : Dans les plateformes de véhicules électriques 800 V, les fortes intensités de champ électrique à l’intérieur des moteurs, des onduleurs et des boîtes de jonction haute tension augmentent le risque de défaillance électrique. Les microparticules conductrices ou les fibres métalliques présentes dans les cavités haute tension peuvent induire des arcs électriques, des décharges de cheminement et des contournements, provoquant une coupure de courant immédiate ou la destruction de l’onduleur.
Précision des systèmes optiques pour la conduite autonome (ADAS) : les modules LiDAR, les caméras automobiles et les boîtiers radar exigent des conditions d’assemblage extrêmement propres. La présence de poussières microscopiques ou de fibres encapsulées dans les capteurs optiques modifie la réfraction de la lumière et bloque les trajets optiques, ce qui entraîne une réduction de la portée de perception et des déclenchements intempestifs dans les systèmes de conduite autonome.
