Résumé exécutif: UN Test à blanc (également appelée détermination de la valeur de référence) est un contrôle fondamental d'assurance qualité dans tests de propreté technique dans des secteurs manufacturiers de pointe, tels que l'automobile, les énergies nouvelles et l'aérospatiale. Réalisées conformément aux normes internationales et sectorielles, notamment ISO 16232, VDA 19.1, et QC/T 983-2025—Un test à blanc consiste à exécuter la séquence complète d'extraction et d'analyse sans échantillon (essai à blanc partiel) dans des conditions opératoires identiques. Son objectif principal est de quantifier la contamination de fond introduite par le équipement d'extractionLe critère principal exige que la valeur du blanc ne dépasse pas 10 % de la valeur mesurée de l'échantillon et ne contienne aucune particule surdimensionnée critique. Si le blanc est conforme, il est soustrait pour calibrer les résultats du test ; dans le cas contraire, les données de l'échantillon sont invalidées.

1. Définition et concept de base

Conformément aux normes ISO 16232:2018 et VDA 19.1:2018, un essai à blanc est défini comme un essai de contrôle réalisé sans introduire aucun composant dans le système d'extraction, tout en reproduisant l'intégralité du processus d'essai, ses paramètres et ses conditions de fonctionnement. La valeur particulaire ou gravimétrique obtenue représente… Niveau de contamination de fond (ou vide systémique).

L'objectif principal est traçabilité systémique: isoler les contaminants externes (introduits par les solvants, les chambres d'équipement, la verrerie, l'environnement de salle blanche et la manipulation) de la contamination intrinsèque du composant lui-même.

2. Objectif et valeur techniques fondamentaux

Quantification de la contamination de fond pour l'étalonnage des données: Isole le bruit de fond non composant pour permettre une déduction précise du blanc (Résultat calibré = Valeur de l'échantillon mesuré − Valeur du blanc).

Vérification de la conformité du système de test: Sert de contrôle préalable. Si la valeur manquante dépasse le seuil autorisé, l'environnement ou la procédure de test est considéré(e) comme hors contrôle, invalidant ainsi toutes les données d'échantillon associées.

Normalisation des données de référence pour la comparabilité interlaboratoires : normalise les variations systémiques entre les différents sites de test, les configurations d’équipement et les lots de solvants afin de garantir l’intégrité des données à l’échelle de la flotte et de la chaîne d’approvisionnement.

3. Procédure opérationnelle normalisée

PréparationNettoyez préalablement le dispositif d'extraction, les fixations et la verrerie. Utilisez des lots identiques de solvants, de membranes et de paramètres environnementaux (par exemple, pression, débit, durée des cycles, température et humidité).

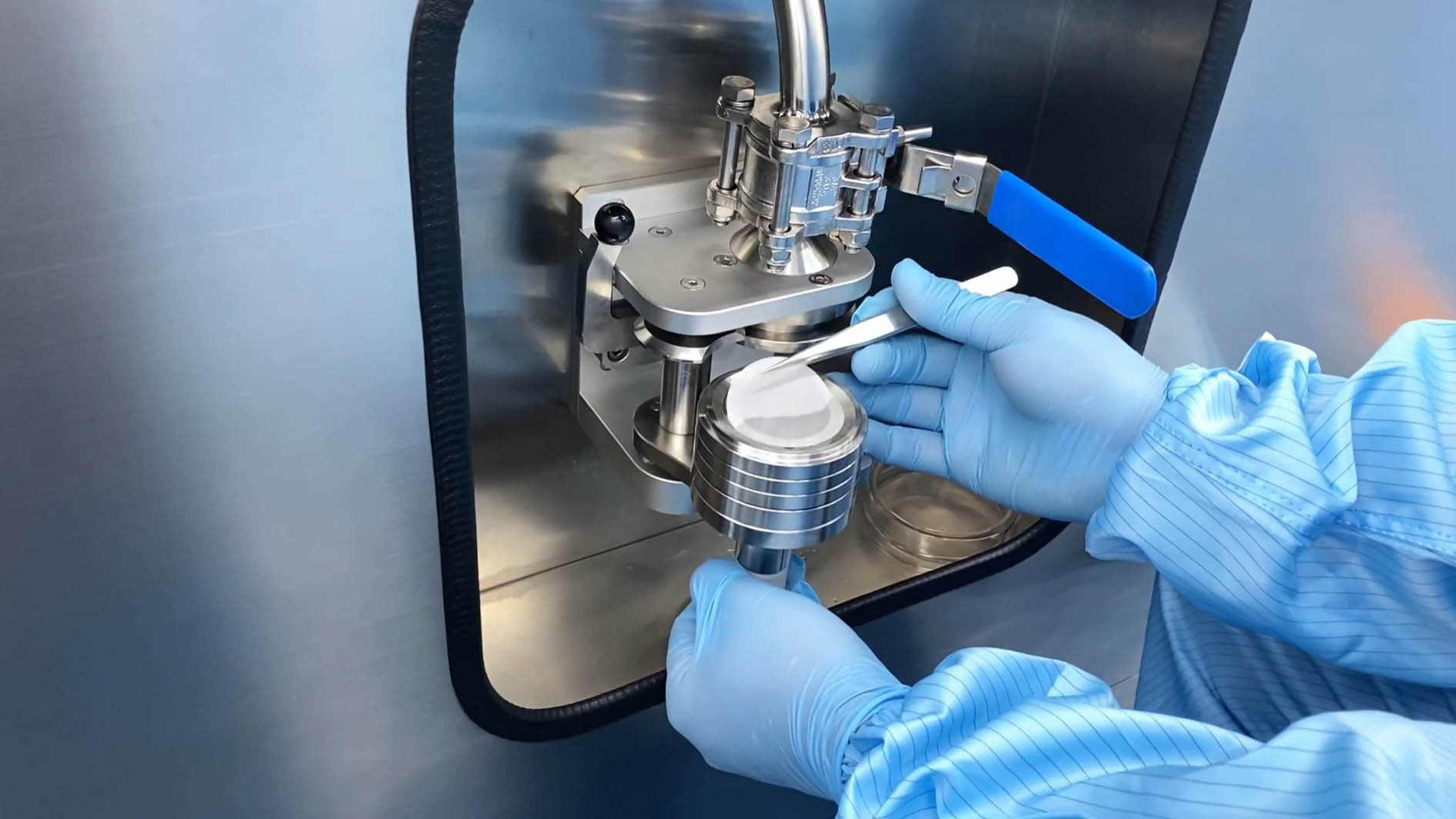

Exécution sans prélèvement d'échantillons: Effectuez la procédure complète de nettoyage, d'extraction, de filtration et de séchage sans insérer aucun composant.

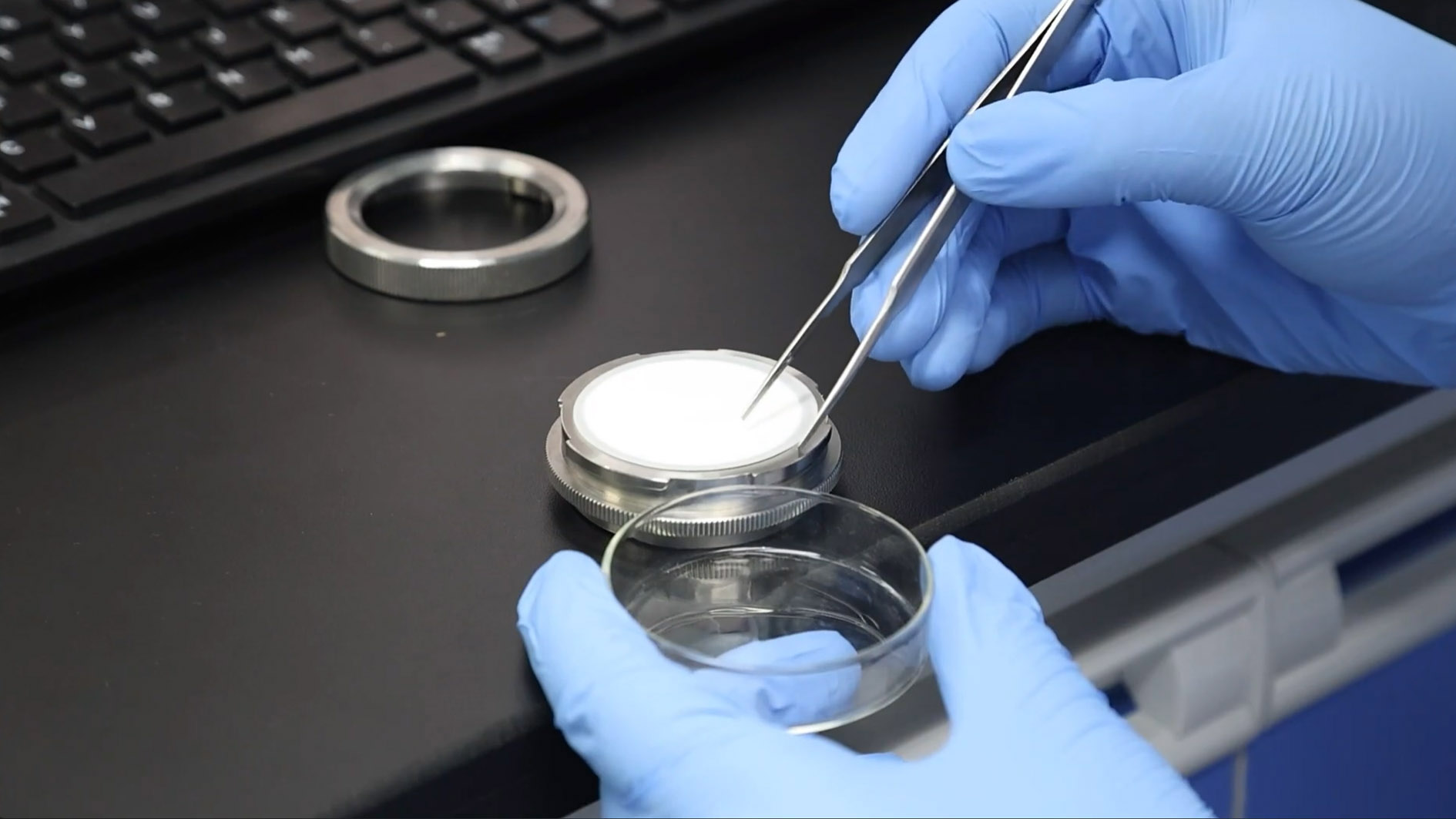

Échantillonnage et analyseFiltrer le solvant récupéré, sécher la membrane, effectuer le conditionnement dans un dessiccateur et mesurer à l'aide d'une analyse gravimétrique (balance de précision) et/ou d'un comptage de particules (analyse optique/MEB).

Enregistrement des données et vérification de la répétabilitéConsignez les paramètres environnementaux, les lots de composants et les valeurs des blancs. Assurez-vous d'une variation minimale entre les évaluations successives des blancs afin de vérifier la stabilité systémique.

4. Critères d'acceptation et matrice de décision

Seuil d'acceptation de base

La règle des 10 % (Gravimétrie et comptage de particules) : La valeur du blanc ne doit pas dépasser 10 % de la valeur mesurée réelle de l'échantillon (sur la base des valeurs mesurées réelles, et non de la limite du dessin de conception).

Limite des particules critiquesAucune particule surdimensionnée interdite ou critique (telle que définie par les spécifications techniques des composants) n'est autorisée sur la membrane vierge.

Règles de décision

Passer (Blanc ≤ 10 % et absence de particules surdimensionnées critiques) : Le système est validé. Soustrayez la valeur du blanc du résultat de l’échantillon brut pour obtenir la valeur étalonnée finale.

Échouer (Valeur résiduelle > 10 % ou présence de particules surdimensionnées critiques) : L’ensemble du lot d’essai est invalidé. Il est strictement interdit de soustraire une valeur résiduelle non conforme pour masquer une contamination de fond systémique. La cause première doit être résolue avant tout nouvel essai.

5. Causes courantes d'écart et mesures correctives pour les essais à blanc

Le dépassement des valeurs limites lors des tests est un problème fréquent. Les principaux facteurs sont liés à quatre dimensions : les consommables, l’équipement, l’environnement et les opérations. Les actions correctives ciblées sont décrites ci-dessous :

Contamination des consommables

Causes: Pureté insuffisante du solvant de nettoyage, membranes filtrantes non scellées après ouverture ou lavage incomplet de la verrerie.

Mesures correctives: Remplacer par des solvants de nettoyage de haute pureté de qualité HPLC ; passer à des membranes filtrantes neuves et scellées ; utiliser des membranes ≤0,45 μm (ou ≤0,22 μm pour les exigences élevées) pour préfiltrer les solvants si nécessaire ; soumettre toute la verrerie à un nettoyage par ultrasons et à un séchage sans poussière pour éliminer la contamination inhérente des consommables.

Contamination résiduelle des équipements

Causes: Accumulation de particules ou d'huile provenant d'essais précédents présentes dans les conduites de fluide, les chambres de rinçage ou les dispositifs de maintien des pièces.

Mesures correctives: Exécuter des séquences de purge en profondeur sur l'équipement avant les tests, en prolongeant la durée de rinçage par circulation de solvant ; démonter et nettoyer périodiquement les zones difficiles d'accès ; appliquer des vérifications obligatoires des équipements vierges après les tests d'échantillons à forte contamination et établir des registres d'inspection du nettoyage des équipements.

Propreté environnementale non conforme

Causes: Niveau de propreté insuffisant de la salle blanche, déséquilibres de température/humidité ou concentration excessive de particules en suspension dans l'air.

Mesures correctivesEffectuer la maintenance de routine des filtres HEPA de la salle blanche, réguler la température et l'humidité ambiantes et mettre en marche l'équipement de purification avant les tests afin de garantir que l'environnement réponde aux exigences des tests de salle blanche de classe ISO 5 à 7.

Opérations non standard

Causes: Les opérateurs qui ne portent pas de vêtements non pelucheux, qui touchent la zone de filtration efficace des consommables ou des membranes filtrantes, ou qui simplifient les procédures.

Mesures correctives: Standardiser les flux de travail des opérateurs en salle blanche, renforcer la formation préalable à l'embauche et appliquer strictement les protocoles de test standardisés afin de prévenir toute contamination d'origine humaine.

6. Scénarios d'application en ingénierie et fréquence d'exécution

Le test à blanc est une mesure de contrôle qualité de routine lors des essais de propreté, et non une expérience ponctuelle. Il doit être réalisé à des fréquences fixes, selon les scénarios de test, afin de garantir la stabilité continue du système.

Tests de production de routineUn test à blanc doit être effectué quotidiennement avant les tests officiels au démarrage du système afin de vérifier la conformité du système de test pour la journée.

Déclenché par des changements de conditionUn test à blanc doit être effectué immédiatement à chaque changement de lots de solvants de nettoyage, de lots de membranes filtrantes, d'équipements de test ou de lieux de test.

Maintenance des équipements après installationUn test à blanc doit être effectué à nouveau après un nettoyage en profondeur de l'équipement, une maintenance ou un redémarrage après une période d'arrêt prolongée afin de confirmer la conformité du bruit de fond.

Audits de qualitéLes audits de laboratoire internes/externes mensuels ou trimestriels doivent inclure des tests à blanc comme élément de vérification essentiel pour auditer la stabilité des capacités de test.

Ses applications couvrent tous les secteurs soumis à des exigences de contrôle de la propreté technique, notamment les moteurs automobiles, les transmissions, les systèmes de freinage, les composants hydrauliques, les pièces structurelles de précision pour batteries de nouvelle génération et les composants de précision aérospatiaux. Il s'agit d'une méthode de test fondamentale et essentielle pour le contrôle qualité dans la fabrication de pointe.

7. Scénarios d'application en ingénierie et fréquence d'exécution

Le test à blanc est une mesure de contrôle qualité de routine dans tests de propreté Il ne s'agit pas d'une expérience ponctuelle, mais de tests répétés à fréquences fixes, selon des scénarios prédéfinis, afin de garantir la stabilité continue du système.

Tests de production de routineUn test à blanc doit être effectué quotidiennement avant les tests officiels au démarrage du système afin de vérifier la conformité du système de test pour la journée.

Déclenché par des changements de conditionUn test à blanc doit être effectué immédiatement à chaque changement de lots de solvants de nettoyage, de lots de membranes filtrantes, d'équipements de test ou de lieux de test.

Maintenance des équipements après installationUn test à blanc doit être effectué à nouveau après un nettoyage en profondeur de l'équipement, une maintenance ou un redémarrage après une période d'arrêt prolongée afin de confirmer la conformité du bruit de fond.

Audits de qualitéLes audits de laboratoire internes/externes mensuels ou trimestriels doivent inclure des tests à blanc comme élément de vérification essentiel pour auditer la stabilité des capacités de test.

Ses applications couvrent tous les secteurs soumis à des exigences de contrôle de la propreté technique, notamment les moteurs automobiles, les transmissions, les systèmes de freinage, les composants hydrauliques, les pièces structurelles de précision pour batteries de nouvelle génération et les composants de précision aérospatiaux. Il s'agit d'une méthode de test fondamentale et essentielle pour le contrôle qualité dans la fabrication de pointe.

FAQ

Q1 : Si le test à blanc est concluant, pourquoi est-il obligatoire de déduire la valeur du blanc ? Les données brutes des tests peuvent-elles être utilisées directement dans les rapports ?

A1 : Les données brutes ne peuvent pas être utilisées directement dans les rapports. Conformément aux normes VDA 19.1-1:2018 et ISO 16232, la valeur du blanc représente la contamination de fond inhérente au système de test, et non une contamination du composant. Un test à blanc réussi (≤ 10 % de la valeur mesurée de l’échantillon) indique simplement que les interférences du système se situent dans les marges d’erreur standard admissibles, et non que la contamination de fond est nulle. Ne pas soustraire la valeur du blanc conduit à des résultats de propreté artificiellement élevés, ce qui peut entraîner l’erreur de classification de pièces conformes comme non conformes et des rebuts de lots. Une soustraction correcte du blanc isole précisément les interférences du système, rétablit le niveau de propreté réel du composant et satisfait pleinement aux exigences d’audit de la chaîne d’approvisionnement CNAS et des équipementiers. La soustraction du blanc n’est strictement interdite que lorsque la valeur du blanc dépasse les limites, ce qui nécessite l’invalidation des données et la rectification du système.

Q2 : Pourquoi la limite de 10 % de blanc est-elle comparée à la « valeur réelle de l’échantillon mesuré » plutôt qu’à la « limite du dessin technique » ? Quelles différences de test ces deux références apportent-elles ?

A2 : Les textes normatifs exigent explicitement l’utilisation de la valeur de contamination mesurée de l’échantillon comme référence, servant de base d’évaluation officielle pour les normes ISO et VDA. Les limites des plans d’exécution ne constituent que des seuils d’acceptation de la qualité du produit et ne s’appliquent pas aux évaluations de contrôle qualité des échantillons témoins. La différence fondamentale entre les deux est significative : si les limites des plans sont utilisées comme référence, les limites des échantillons témoins de composants d’une propreté supérieure, dont les valeurs réelles sont bien inférieures aux spécifications des plans, seraient excessivement assouplies. Ceci permettrait à des non-conformités du système de passer inaperçues, entraînant une distorsion des données. L’utilisation d’une valeur de référence correspondant à 10 % de la valeur mesurée de l’échantillon s’adapte aux composants de tous les niveaux de propreté, reflétant fidèlement les conditions réelles de test du lot d’échantillons actuel et contrôlant strictement les erreurs d’interférence du système. Il s’agit d’une exigence fondamentale pour garantir la sensibilité et la précision des mesures lors des tests de propreté des composants de précision, ainsi que d’un critère d’évaluation majeur lors des audits des systèmes de laboratoire.
