Qu'est-ce que l'extraction de particules ?

Dans les secteurs de la fabrication de pointe modernes tels que la fabrication automobile, l'aérospatiale, les dispositifs médicaux et l'électronique de précision, Propreté technique est devenu un indicateur essentiel de la qualité et de la fiabilité des produits. Les contaminants microscopiques résiduels — tels que les copeaux métalliques, la poussière, les fibres et les particules dures présentes sur les surfaces des composants, à l'intérieur des cavités internes ou dans les espaces restreints — peuvent facilement provoquer des défaillances critiques, notamment le blocage du système hydraulique, l'usure anormale des pièces de précision, les courts-circuits électriques et la dégradation des joints.

Actuellement, les normes d'essai universelles dans l'ensemble du secteur sont ISO 16232 (Véhicules routiers — Propreté des composants et des systèmes) et VDA 19.1 (Inspection de la propreté technique). Au sein du propreté technique flux de travail d'inspection, extraction de particules elle constitue l'étape physique de prétraitement la plus critique, déterminant directement la validité et l'authenticité des données de test.

1. Définition et objectifs principaux de l'extraction de particules

Extraction de particules Il s'agit d'une procédure de prétraitement standardisée utilisant des méthodes purement physiques (lavage au jet d'eau sous pression, agitation ultrasonique, rinçage par circulation dans les cavités internes, purge aux gaz purs, etc.). Elle détache complètement les contaminants particulaires solides adhérant aux surfaces des composants, aux trous borgnes, aux cavités internes, aux filetages et aux microfissures, transfère ces particules dans un milieu liquide ou gazeux, et permet finalement leur rétention, leur enrichissement et leur collecte via des membranes filtrantes microporeuses.

Le flux de travail complet des tests de propreté technique suit la séquence:

Extraction des particules → Filtration sous vide → Séchage de la membrane filtrante et conditionnement à poids constant → Analyse gravimétrique / Analyse microscopique des particules. Première étape du processus de test, l'extraction des particules constitue un maillon essentiel reliant les procédures en amont et en aval et conditionne directement la validité des données finales.

Rétablir le niveau de contamination réel : l’extraction est la seule procédure capable d’éliminer les particules cachées à l’intérieur comme à l’extérieur des composants. Une extraction incomplète ou des paramètres inappropriés laisseront des particules résiduelles, ce qui faussera considérablement les résultats des tests et ne reflétera pas l’état de propreté réel des composants.

Les erreurs systématiques des tests doivent être rigoureusement contrôlées. L'extraction doit être réalisée dans un environnement clos et propre afin de minimiser la contamination secondaire par les poussières ambiantes en suspension. Des tests à blanc sont mis en œuvre pour soustraire quantitativement les interférences de fond provenant des équipements, des solvants et de l'environnement, garantissant ainsi que les données de test ne caractérisent que les contaminants résiduels générés lors de la fabrication et de l'assemblage du produit.

2. Procédés industriels courants d'extraction de particules

Conformément aux normes ISO 16232 et VDA 19.1, quatre méthodologies d'extraction normalisées sont adoptées pour les composants présentant des géométries, des propriétés de matériaux et des configurations d'étanchéité variées, chacune ayant un champ d'application et des contraintes d'utilisation définis :

2.1. Extraction par rinçage sous pression

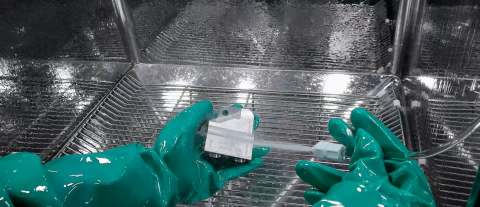

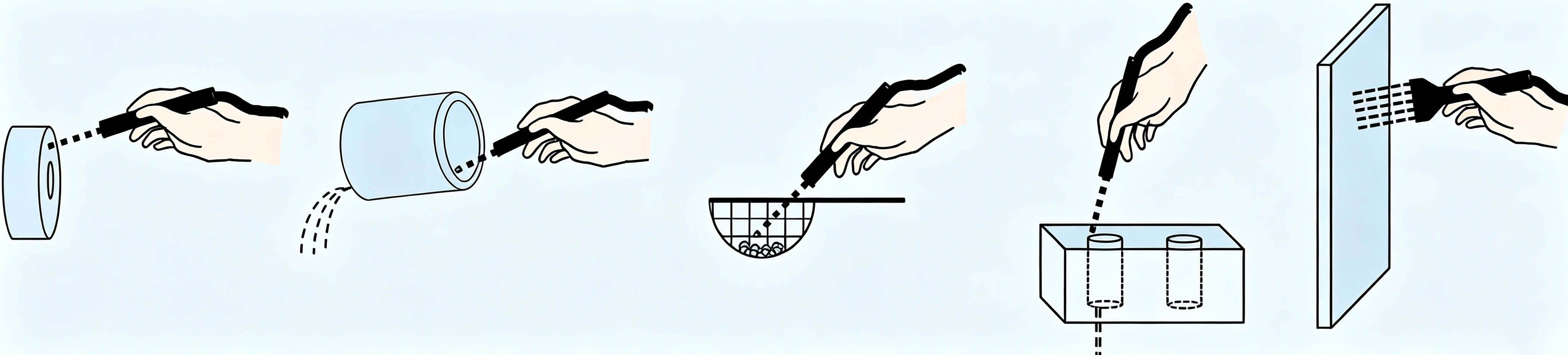

Principe techniqueUn solvant d'extraction propre, à pression et débit constants, est pulvérisé sur les surfaces externes des composants, les trous traversants et les rainures peu profondes, selon des trajectoires et des angles de jet standardisés. L'impact du fluide détache les particules adhérentes et la totalité du liquide de rinçage est collectée sans perte.

Applications typiquesCette méthode d'extraction est particulièrement adaptée aux composants de taille moyenne à grande, présentant des structures ouvertes et des surfaces accessibles, tels que les blocs-cylindres de moteur, les disques de frein, les carters, les arbres et les brides. Elle constitue la méthode d'extraction polyvalente la plus répandue et offre une grande stabilité en milieu industriel.

2.2. Extraction ultrasonique

Principe techniqueLe composant est entièrement immergé dans un liquide d'extraction propre. Les ultrasons à haute fréquence génèrent des effets de cavitation au sein du liquide, produisant des micro-ondes de choc qui délogent les microparticules tenaces adhérant aux trous borgnes, aux micro-crevasses et aux surfaces de fonderie rugueuses.

Applications typiques: Petites pièces de précision avec des structures complexes et des micro-crevasses inaccessibles que la pulvérisation régulière ne peut atteindre, telles que les tiroirs de vannes de précision, les composants micro-estampés et les petites pièces en aluminium moulé.

Risques et contre-indications liés au processusUne puissance ultrasonique excessive ou une durée d'exposition trop longue peuvent provoquer le détachement du matériau du substrat et générer des pseudoparticules artificielles qui faussent fortement les résultats des tests. Les pièces de métallurgie des poudres, les pièces moulées poreuses et les composants de précision à parois minces doivent être utilisés avec précaution. Des tests de dégradation par extraction sont obligatoires pour valider les performances du procédé.

2.3. Extraction par rinçage interne / agitation

Principe techniquePour les composants tubulaires à cavité fermée ou semi-fermée, un solvant propre dosé est injecté dans les espaces internes. Un rinçage par circulation de liquide, actionné par l'équipement, ou une agitation mécanique sous vide permet de détacher les particules adhérant aux parois internes, et l'extractant est recueilli intégralement.

Applications typiques: Composants tubulaires et à cavité, y compris les canalisations de freins, les tubes hydrauliques, les échangeurs de chaleur, les carters d'huile et les ensembles soupape-cavité étanches.

2.4. Extraction par purge d'air

Principe techniqueDans une chambre propre et fermée sous pression négative, les pièces sont purgées à l'air sec de haute pureté. Le flux d'air entraîne les particules qui sont dirigées vers des membranes filtrantes dédiées pour leur rétention et leur collecte, sans aucun contact avec un liquide durant toute la procédure.

Applications typiques: Les composants qui interdisent l'exposition aux liquides et qui sont susceptibles de subir une oxydation-rouille ou une corrosion par solvant, tels que les modules de commande électroniques de précision, les cartes de circuits imprimés et les composants électroniques.

Limitations du processusComparée à l'extraction en phase liquide, la purge à l'air offre une efficacité de récupération des particules inférieure et une répétabilité des essais moindre. Elle est classée comme méthode alternative à usage restreint dans les normes pertinentes, applicable exclusivement aux pièces spéciales incompatibles avec le lavage liquide, et ne doit pas être utilisée comme solution d'essai à usage général.

3. Exigences de contrôle de la qualité essentielles pour l'extraction de particules (imposées par les normes)

Pour garantir la répétabilité, la comparabilité et la validité du processus, la norme VDA 19.1 stipule que la validation de la méthode, y compris les tests de courbe de décroissance et le contrôle de la valeur à blanc, doit être effectuée avant le déploiement officiel de toute procédure d'extraction.

3.1. Test de courbe de décroissance de l'extraction (Confirmation de la validation de la méthode)

Le test de dégradation permet de vérifier si les paramètres sélectionnés (pression d'extraction, volume de solvant, durée du traitement ultrasonique, fréquence d'agitation, etc.) sont adéquats pour obtenir une extraction complète des particules sans endommager le substrat. Fonctionnement : Réaliser des cycles d'extraction consécutifs sur un même échantillon. Filtrer, peser et analyser statistiquement les données relatives aux particules après chaque cycle.

Critère accepté par l'industrieLa masse ou le nombre de particules obtenu lors d'un seul cycle d'extraction représente moins de 10 % de la quantité totale cumulée obtenue lors de tous les cycles d'extraction précédents. Si ce critère est rempli, l'extraction est considérée comme terminée, les paramètres sont validés et peuvent être intégrés dans des procédures opératoires normalisées (PON) formelles.

3.2. Contrôle des valeurs vides (Atténuation des interférences du système en arrière-plan)

Tests à blanc Quantifier les interférences dues aux particules de fond provenant du matériel d'extraction, des solvants, de la verrerie de laboratoire et des conditions ambiantes. Réaliser l'ensemble du processus d'extraction-filtration-séchage sans charger d'échantillon afin d'obtenir des résultats de test à blanc.

Exigences standardLes normes ISO 16232 et VDA 19.1 ne spécifient pas de seuils numériques fixes, mais exigent explicitement que le fond vierge n'exerce pas d'influence notable sur les résultats des essais. Une règle de contrôle industriel rigoureuse et largement adoptée stipule que la masse et le nombre de particules dans le fond vierge ne doivent pas dépasser 10 % de la valeur limite de propreté du composant.

exigences environnementalesPour stabiliser les valeurs de référence, les opérations d'extraction sont normalement effectuées dans des environnements de salles blanches ISO 5 ~ ISO 7 ou dans des équipements d'extraction fermés équipés de filtres HEPA à haute efficacité pour éliminer les interférences de poussière ambiante.

Résumé

Extraction de particules L'extraction de particules constitue la pierre angulaire des essais de propreté technique. La normalité, la stabilité et l'exhaustivité des processus d'extraction déterminent directement la crédibilité des données de propreté. Contrairement au nettoyage classique des composants, l'extraction de particules de qualité essai vise une récupération totale des particules, l'absence de pseudo-contamination artificielle et des résultats de mesure traçables et reproductibles.

Dans les systèmes de gestion de la qualité des industries manufacturières de pointe, les procédés standardisés d'extraction de particules permettent une quantification précise du niveau de propreté des composants. Ils fournissent également des informations précieuses pour l'optimisation des flux de production, de lavage et d'assemblage, constituant ainsi une garantie technique essentielle à la fiabilité à long terme des produits des secteurs automobile, aérospatial, médical et électronique de précision.

FAQ

Q1 : Lors de l’établissement des procédures opératoires normalisées d’extraction, si, après des extractions séquentielles répétées, la quantité de particules corrigée par le blanc de chaque cycle d’extraction ne satisfait toujours pas au critère de décroissance (« quantité de particules par extraction unique ») < 10 % du total cumulé de tous les cycles précédents”, comment le dépannage et la résolution des problèmes doivent-ils être effectués ?

L'échec de la convergence des courbes de décroissance provient principalement de trois causes profondes.

1. Le dépannage doit être effectué dans l'ordre suivant :

Le détachement de la pièce du substrat génère des pseudoparticules persistantes (fréquemment observées lors de l'extraction par ultrasons). Une puissance ultrasonique excessive ou une durée d'exposition trop longue provoquent un écaillage continu des substrats poreux de fonderie, des matériaux de base de métallurgie des poudres, des couches de placage ou des bords fragiles en plastique. Chaque cycle d'extraction génère une grande quantité de nouvelles particules, d'où des courbes de décroissance non convergentes.

Solutions : Réduire la puissance des ultrasons ou la durée d’exposition. Si les critères de carie ne sont toujours pas atteints après ajustement des paramètres, opter pour des méthodes d’extraction plus douces comme le rinçage sous pression ou le rinçage à circulation interne.

2. Intensité d'extraction insuffisante entraînant un détachement incomplet des particules. Une pression de rinçage insuffisante, un volume de solvant inadéquat ou des angles de jet sous-optimaux signifient que les contaminants tenaces (par exemple, des copeaux de métal encapsulés par des résidus d'huile) à l'intérieur des crevasses des composants et des trous borgnes ne sont que partiellement élués à chaque cycle.

Solutions : Augmenter de manière appropriée la pression de rinçage et la dose totale de solvant et optimiser les angles de pulvérisation sans endommager la pièce, afin d'améliorer la capacité de détachement des particules.

3. Interférences dues au bruit de fond du système : Des contaminants résiduels persistent dans les chambres des équipements et les canalisations, ou des concentrations élevées de particules intrinsèques sont présentes dans les solvants d’extraction et les membranes filtrantes. Lorsque les valeurs des essais à blanc approchent les concentrations de particules extraites de l’échantillon, les données de mesure brutes sont masquées par le bruit de fond et le calcul du taux de décroissance devient invalide.

Solutions : Suspendre les activités de validation de méthode. Procéder à l’autonettoyage de l’équipement et finaliser la qualification des valeurs à blanc. Toutes les données des tests de décroissance radioactive doivent être corrigées des valeurs à blanc avant le calcul du rapport de décroissance. La validation de la décroissance ne doit pas être poursuivie tant que les exigences relatives aux valeurs à blanc ne sont pas satisfaites.

Note complémentaire spécialeSi la non-convergence de la courbe de décroissance persiste malgré un réglage complet des paramètres, évaluez l'état intrinsèque des composants testés. Le détachement continu de corps étrangers provenant d'un adhésif incomplètement polymérisé, de résidus de meulage ou de revêtements friables en surface des composants représente un problème intrinsèque à la pièce plutôt qu'un défaut de la méthode d'extraction. Un retour d'information doit être transmis aux services de production et de nettoyage en amont afin d'optimiser le processus.
