Qu’est-ce que la méthode de rinçage et de perfusion pour l’extraction de propreté technique ?

Aperçu

Propreté technique Son importance ne cesse de croître dans les secteurs de l'automobile, de la fabrication de précision, de l'hydraulique, de l'aérospatiale et des énergies nouvelles. Les copeaux métalliques, la poussière, les résidus d'usinage, les contaminants d'huile, les fibres et autres particules présentes à l'intérieur des composants peuvent provoquer le grippage des soupapes, une usure anormale, une obstruction du flux, des fuites ou une défaillance du système.

Le rinçage et l'extraction par perfusion sont une extraction de propreté technique Cette méthode utilise un flux de fluide contrôlé pour éliminer les contaminants des canaux internes, des cavités et des structures complexes. Elle est particulièrement adaptée aux composants comportant des conduits d'écoulement fermés ou des passages internes difficiles d'accès par les méthodes d'extraction classiques.

Fondé sur les principes de ISO 16232 et VDA 19.1Cet article explique le principe de fonctionnement, les applications, les avantages et les critères de sélection de la méthode de rinçage et de perfusion.

1. Qu'est-ce que le rinçage et l'extraction par perfusion ?

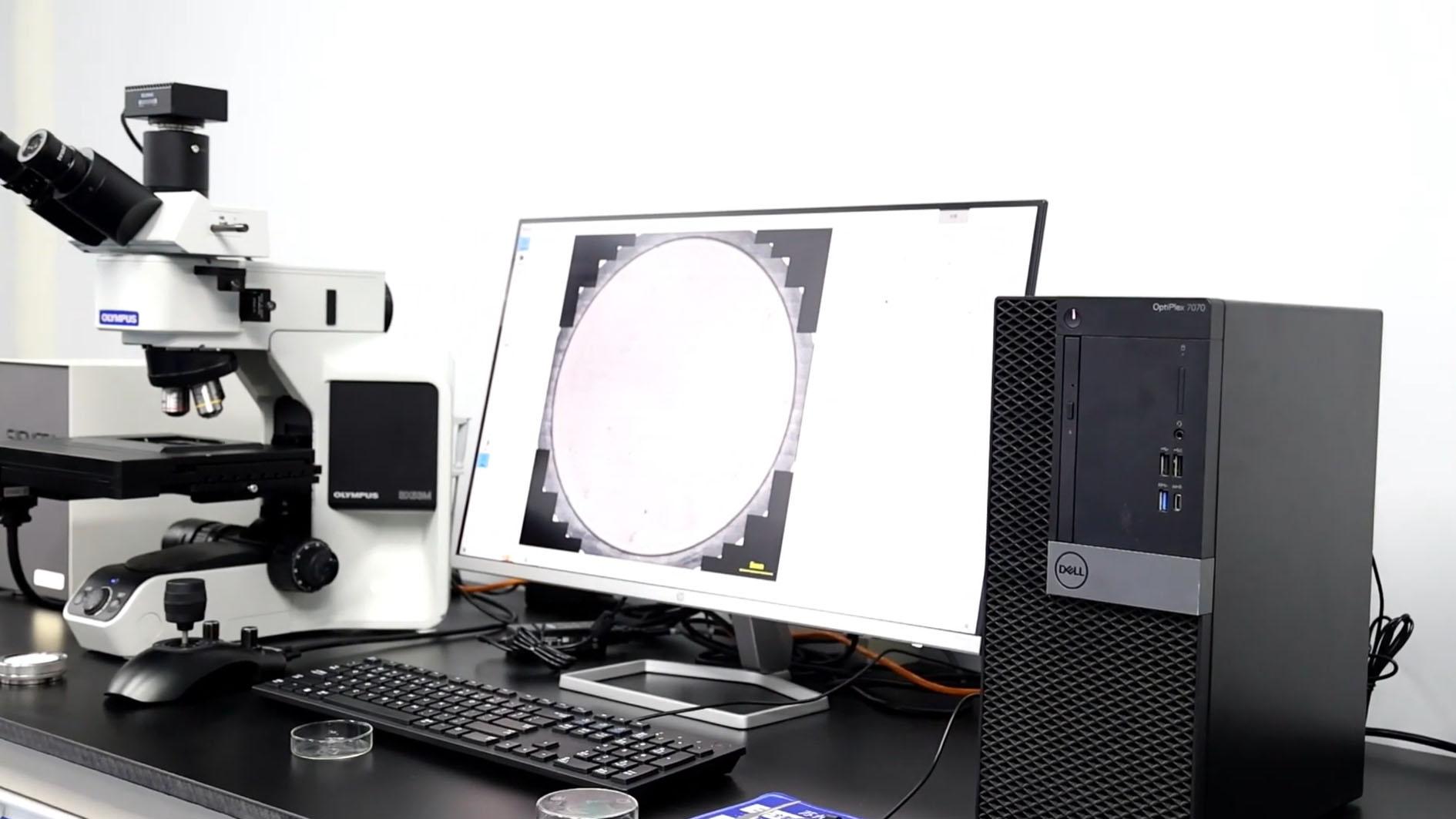

L’inspection de propreté technique exige que les contaminants soient extraits d’un composant et collectés pour une analyse plus approfondie, telle que le comptage des particules, la mesure de la taille des particules, l’analyse microscopique ou l’évaluation gravimétrique.

Les méthodes d'extraction courantes comprennent extraction par pulvérisation, extraction par ultrasons, extraction par agitation, et extraction par rinçage/perfusion.

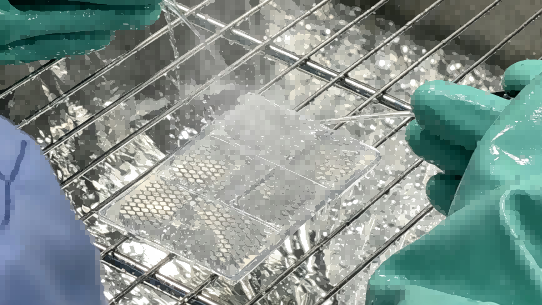

L'extraction par pulvérisation est particulièrement adaptée aux surfaces ouvertes et facilement accessibles, tandis que l'extraction par ultrasons utilise la cavitation pour éliminer les contaminants des composants plus petits ou plus complexes. L'extraction par agitation, quant à elle, utilise le mouvement du fluide pour décoller les contaminants.

À l'inverse, le rinçage et l'extraction par perfusion acheminent le liquide de nettoyage à travers la structure interne d'un composant. Le flux contrôlé contribue à éliminer les particules des canaux internes, des cavités, des trous profonds et des passages courbes.

Il est donc particulièrement adapté aux composants dont les exigences de propreté sont principalement liées aux circuits de fluides internes.

2. Applications typiques

Composants automobiles

Les composants de la chaîne cinématique et de la transmission automobile contiennent souvent des passages d'huile, des canaux hydrauliques et des structures de refroidissement. La contamination de ces zones peut affecter le fonctionnement des soupapes, les performances de la pompe et la fiabilité du système.

Les applications typiques comprennent :

• Corps de soupapes de transmission

• modules de commande hydrauliques

• Corps de pompe hydraulique

• Conduits d'huile moteur et de refroidissement

• Composants du système de direction

Composants hydrauliques et pneumatiques

Les systèmes hydrauliques sont extrêmement sensibles à la contamination particulaire. Les particules fines peuvent provoquer des dysfonctionnements des vannes, l'usure des joints, des fluctuations de pression et une baisse des performances du système.

L'extraction par rinçage et perfusion peut être utilisée pour :

• Blocs de vannes hydrauliques

• Valves proportionnelles et servovalves

• Ensembles de tuyauterie hydraulique

• boîtiers de filtre

• Composants de contrôle de fluides de précision

Composants pour les nouvelles énergies et le refroidissement liquide

Les véhicules électriques, les systèmes de stockage d'énergie et les systèmes de refroidissement liquide des centres de données utilisent souvent des composants dotés de canaux internes complexes.

Les applications typiques comprennent :

• plaques de refroidissement liquide

• Collecteurs de refroidissement

• unités de refroidissement CDU

• Tuyaux de refroidissement liquide

• Composants en aluminium avec canaux internes

Des copeaux d'aluminium, des résidus d'usinage, des débris de soudure et d'autres particules peuvent s'accumuler dans ces canaux et affecter l'écoulement ou le transfert de chaleur. Un rinçage par extraction permet d'évaluer la propreté interne de ces composants.

3. Comment fonctionne la méthode de rinçage et de perfusion ?

Lors des tests, le composant est connecté à système d'extraction de propreté Grâce à des dispositifs dédiés, le fluide de nettoyage ou d'extraction circule ensuite dans les passages internes dans des conditions contrôlées.

Les paramètres importants peuvent inclure :

• débit

• Pression

• vitesse d'écoulement

• Temps d'extraction

• Nombre de cycles de chasse d'eau

• Conditions de filtration

Lorsque le fluide traverse le composant, les forces de rinçage et de cisaillement contribuent à détacher les contaminants des surfaces internes. Le fluide contaminé est ensuite filtré, et les particules recueillies peuvent être analysées. quantité de particules, distribution des tailles, et masse.

Ce processus contrôlé rend la méthode particulièrement efficace pour les circuits d'écoulement internes et les géométries de composants complexes.

4. Principaux avantages

Extraction efficace à partir des structures internes

Cette méthode permet au liquide de nettoyage d'atteindre les trous profonds, les canaux incurvés, les cavités et autres zones difficiles d'accès avec les méthodes d'extraction de surface.

Tests contrôlés et reproductibles

Le débit, la pression, la durée d'extraction et les cycles de rinçage peuvent être contrôlés et enregistrés. Ceci contribue à améliorer la reproductibilité des tests et permet une comparaison plus cohérente entre les composants et les lots de production.

Adaptation flexible des composants

Grâce à des fixations et des connecteurs adaptés, un seul système peut être adapté à différents composants, notamment des corps de vannes, des modules hydrauliques, des plaques de refroidissement liquide, des ensembles de tuyauterie et des corps de pompe.

Adapté à l'inspection automatisée

Les systèmes modernes peuvent intégrer le rinçage automatique, la filtration, la préparation des échantillons, l'enregistrement des données et la traçabilité des résultats, permettant ainsi une efficacité accrue. contrôle de la qualité de la propreté.

5. ISO 16232 et VDA 19.1

ISO 16232 et VDA 19.1 fournir des cadres pour inspection technique de propreté, couvrant l'extraction des contaminants, la filtration, l'analyse des particules et l'évaluation de la propreté.

Il n'est pas nécessaire d'utiliser la même méthode d'extraction pour chaque composant. La méthode appropriée doit être choisie en fonction de la géométrie du composant, de l'emplacement du contaminant et de l'objectif de l'inspection.

Pour les composants comportant des canaux d'écoulement internes et des cavités complexes, le rinçage et la perfusion peuvent constituer une approche d'extraction appropriée lorsque le processus a été correctement défini et validé.

Pour les composants simples présentant principalement une contamination externe, d'autres méthodes telles que la pulvérisation ou l'extraction par ultrasons peuvent être plus appropriées.

6. Conclusion

Le méthode de rinçage et de perfusion est une méthode d'extraction technique spécialisée pour la propreté des composants comportant des canaux internes, des cavités et des chemins d'écoulement complexes.

En faisant circuler un fluide de nettoyage contrôlé à travers le composant, on peut améliorer l'extraction des particules internes et fournir des échantillons fiables pour une analyse de propreté ultérieure.

Il est particulièrement utile dans les applications automobiles, hydrauliques, de refroidissement liquide pour les énergies nouvelles, de fabrication de précision et aérospatiales.

À mesure que les structures des composants se complexifient, les systèmes de rinçage automatisés, la gestion numérique des données et des processus d'extraction plus efficaces continueront de soutenir des niveaux plus élevés de contrôle de la propreté technique.

FAQ

Q1 : Pourquoi utiliser le rinçage et l'extraction par perfusion pour les composants complexes ?

Les contaminants peuvent persister dans les recoins profonds, les canaux incurvés, les cavités et autres zones difficiles d'accès de l'extérieur. Le rinçage et la perfusion permettent d'acheminer le liquide de nettoyage à travers ces conduits internes afin d'améliorer l'extraction des contaminants.

Q2 : L'extraction par rinçage et perfusion peut-elle être utilisée avec l'ISO 16232 et la VDA 19.1 ?

Oui. Les normes ISO 16232 et VDA 19.1 ne prescrivent pas une méthode d'extraction unique pour chaque composant. La méthode d'extraction doit être choisie en fonction de la structure du composant et de l'objectif du contrôle. Le rinçage et la perfusion peuvent être utilisés lorsqu'ils sont appropriés au composant et que le processus d'extraction est correctement maîtrisé et validé.
