Dans la fabrication de précision moderne, qui s'étend systèmes de propulsion électrique, moteurs à combustion interne et transmissions, systèmes de refroidissement liquide pour centres de données, hydraulique aérospatiale, et équipement semi-conducteur avancé—Les contaminants particulaires microscopiques présents à la surface des composants sont devenus un facteur critique affectant la durée de vie, la fiabilité et la sécurité globale des produits. Tests de propreté technique elle constitue une barrière essentielle de contrôle de la qualité pour ces secteurs manufacturiers haut de gamme.

Comment une norme rigoureuse test de propreté technique Quelles sont ses performances ? Quelles sont ses principales applications industrielles ? Vous trouverez ci-dessous une analyse détaillée.

1. Quel est le processus de base des tests de propreté technique ?

Conformément aux principales normes internationales telles que VDA 19.1 et ISO 16232, standard tests de propreté comprend cinq étapes principales, allant de la préparation environnementale et de l'extraction des particules à l'analyse optique :

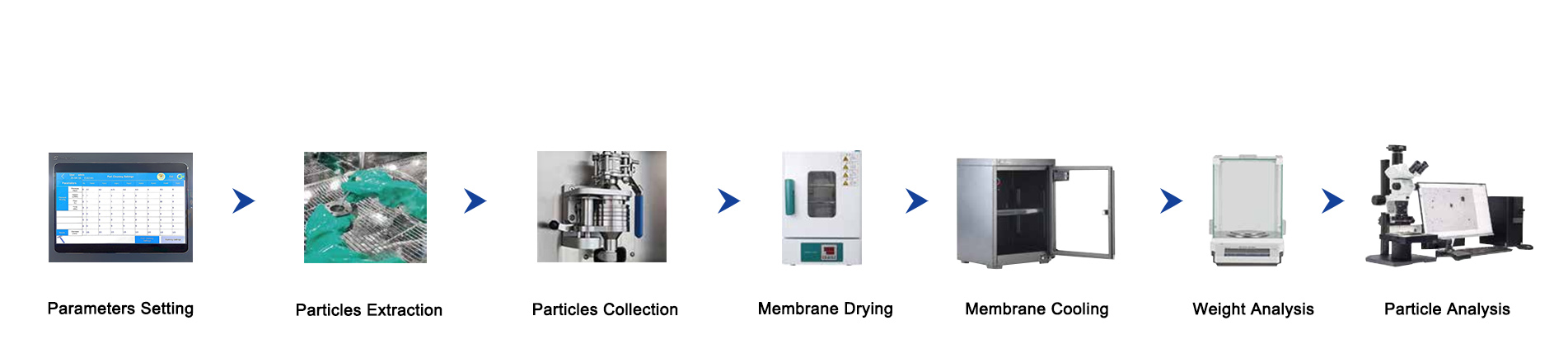

[Étape 1 : Préparation et test de valeur à blanc] ➔ [Étape 2 : Extraction des particules] ➔ [Étape 3 : Filtration par membrane sous vide] ➔ [Étape 4 : Séchage et analyse gravimétrique] ➔ [Étape 5 : Analyse microscopique automatisée]

Étape 1 : Préparation environnementale et test de valeur à blanc

Contrôle de la contamination de fond: Tests de propreté doit être effectuée dans un environnement propre et isolé (tel qu'une enceinte équipée d'une filtration d'air laminaire de classe ISO 5 / classe 6) afin d'éliminer toute interférence de poussière en suspension dans l'air.

Validation des valeurs videsAvant de tester les pièces réelles, un cycle complet d'extraction et de filtration est effectué sans composant. Ceci garantit que la contamination de base (valeur à blanc) du système reste extrêmement faible (par exemple, différence de masse ≤ 0,2 mg), évitant ainsi les mesures de particules erronées dues à l'équipement.

Étape 2 : Extraction des particules

En fonction des caractéristiques structurelles du composant, des méthodes physiques appropriées sont utilisées pour détacher les particules de surface et internes et les transférer dans un fluide de nettoyage (tel que des solvants hydrocarbonés spécifiques) :

Nettoyage par pulvérisation à 4 paroisDes buses de pulvérisation multi-angles à large champ, situées dans la partie supérieure du bassin de lavage à haute pression, nettoient automatiquement les parois intérieures, assurant ainsi des conditions de fond idéales avant les tests.

Extraction sous pression / par rinçageLes buses de pulvérisation sous pression appliquent le solvant à des pressions ou des débits contrôlés et selon des angles précis. Les paramètres de lavage (pression pour les normes nationales ou débit pour les normes européennes) peuvent être réglés par volume ou par minuterie, conformément aux spécifications du composant.

Extraction ultrasonique automatiséeLa cavitation ultrasonique crée des pressions élevées localisées et des microjets au sein du fluide, perturbant l'adhérence des particules insolubles sur des géométries complexes. Ceci permet une séparation des particules très uniforme et améliore l'automatisation des tests.

Étape 3 : Filtration par membrane sous vide

Collecte synchrone de particulesLe solvant contenant les particules extraites passe par un système de filtration sous vide en ligne, capturant les contaminants sur une membrane filtrante dédiée avec des tailles de pores spécifiées (par exemple, 5 μm ou 15 μm).

Filtration fractionnée multi-étapesPour répondre aux exigences de tests les plus strictes, des supports de membranes à plusieurs niveaux avec des tailles de pores variées permettent de pré-trier et de capturer les particules dans différentes gammes de tailles.

Étape 4 : Séchage et analyse gravimétrique

Dessiccation et élimination par solvantLa membrane filtrante chargée de particules est placée dans un four de séchage à température constante pour évaporer le solvant et l'humidité restants.

Mesure de masse de précision: À l'aide d'une balance analytique (résolution de 0,01 mg ou 0,001 mg), la différence de masse de la membrane filtrante avant et après filtration est mesurée pour calculer le niveau gravimétrique total (mg) de contaminants.

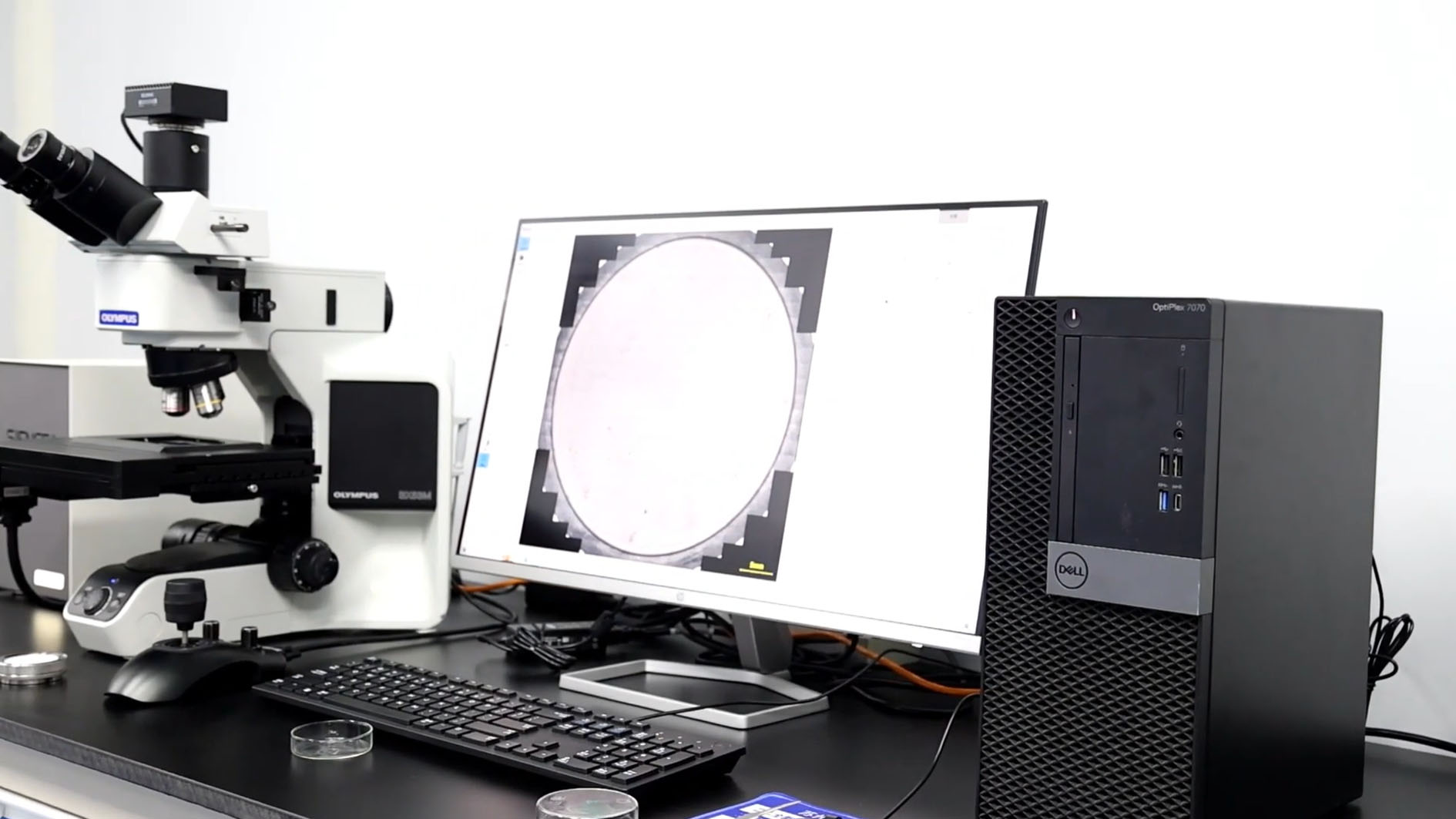

Étape 5 : Système d’analyse microscopique automatisé

Balayage de la membrane complèteLa membrane filtrante séchée est transférée dans un microscope automatisé d'inspection de la propretéDes platines motorisées X/Y de haute précision et des modules de mise au point automatique sur l'axe Z permettent un assemblage sans couture et une numérisation complète de la surface.

Classification des particules par IA (Métallique vs. Non métallique vs. Fibres) : Utilisant la technologie de polarisation optique, le système distingue en un seul scan les particules métalliques réfléchissantes, les particules non métalliques non réfléchissantes et les fibres flexibles, évitant ainsi les erreurs d'interprétation humaine.

Sortie de code de dimensionnement et de propretéLe système mesure les dimensions des particules (diamètres le plus long et le plus court), compte les particules dans des classes de taille standard (par exemple, classes de taille B à K) et génère automatiquement des codes de propreté standard (par exemple, F00, G12) et des rapports de conformité selon VDA 19.1 / ISO 16232.

2. Où les tests de propreté technique sont-ils appliqués ?

À mesure que les marges de tolérance se réduisent dans l'ingénierie moderne, tests de propreté est devenu une exigence fondamentale dans plusieurs secteurs clés :

1. Véhicules électriques (VE) et ingénierie des groupes motopropulseurs

Systèmes EV « Trois électriques » (Batterie, Moteur, ECU) : Empêche les puces métalliques conductrices de provoquer des courts-circuits électriques dans les batteries et protège les roulements d'engrenages de la transmission électrique contre l'usure prématurée.

Moteurs et transmissionsIndispensable pour les blocs-moteurs, les vilebrequins, les arbres à cames et les plaques de soupapes afin d'éviter le rayage des cylindres ou le blocage des soupapes hydrauliques.

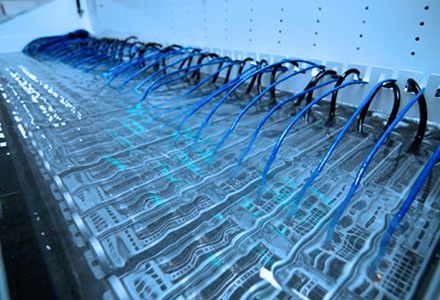

2. Centres de données et systèmes de refroidissement liquide haute puissance

Plaques froides, raccords rapides et tubesLes circuits de refroidissement liquide des baies de serveurs d'IA, des unités de stockage d'énergie et des véhicules électriques comportent des microcanaux aux espaces extrêmement étroits. Des bavures métalliques, des débris ou des particules de caoutchouc peuvent facilement obstruer ces microcanaux, endommager les turbines des pompes ou compromettre l'étanchéité des raccords rapides, entraînant une limitation thermique ou des fuites de fluide dangereuses.

3. Hydraulique de précision et puissance des fluides

Vannes et pompes hydrauliques: Les particules dures de taille micrométrique présentes dans les jeux hydrauliques réduits peuvent provoquer le blocage du tiroir de la vanne, une érosion importante de la pompe et des fuites de fluide.

Systèmes d'injection de carburantLes orifices à l'échelle micrométrique des injecteurs à rampe commune haute pression sont extrêmement sensibles ; même des particules à l'état de traces peuvent déformer les jets ou obstruer les buses.

4. Systèmes aérospatiaux et ferroviaires

Les commandes de vol hydrauliques, les systèmes de freinage et les réducteurs haute performance exigent une fiabilité sans faille et une qualité irréprochable. La vérification de la propreté constitue une étape obligatoire avant la mise en service finale.

5. Dispositifs médicaux et semi-conducteurs

Implants orthopédiques et instruments chirurgicauxDes limites strictes en matière de particules permettent de prévenir les réactions immunitaires indésirables ou l'inflammation des tissus chez les patients.

Chambres à vide pour semi-conducteurs et distribution de gaz: Des particules minuscules peuvent provoquer de graves défauts de plaquette et des défauts d'exposition lors de la fabrication ; contrôles de propreté ici, elles opèrent à l'échelle micro- à nanométrique.

Conclusion

Tests de propreté technique Il s'agit de bien plus qu'un simple lavage : c'est une discipline d'ingénierie complète intégrant l'extraction des micro-contaminants, la filtration des fluides, la microscopie à polarisation optique et l'analyse automatisée des données. L'établissement d'une méthode standardisée, flux de travail d'inspection de propreté de haute précision Elle est essentielle non seulement pour l'assurance qualité et la compétitivité de la chaîne d'approvisionnement, mais aussi pour orienter la fabrication haut de gamme vers des normes de fiabilité et de performance plus élevées.
