Système d'analyse de propreté technique SinAPC53M

Marque et modèle :

-Marque : XIENS

-Modèle:Système d'analyse de propreté technique SinAPC53M

Objectif de Dappareil:

-Habitué compter et analyser le type, la taille et la quantité de contaminantretenir les particules sur la membrane filtrante et les classer par taille.

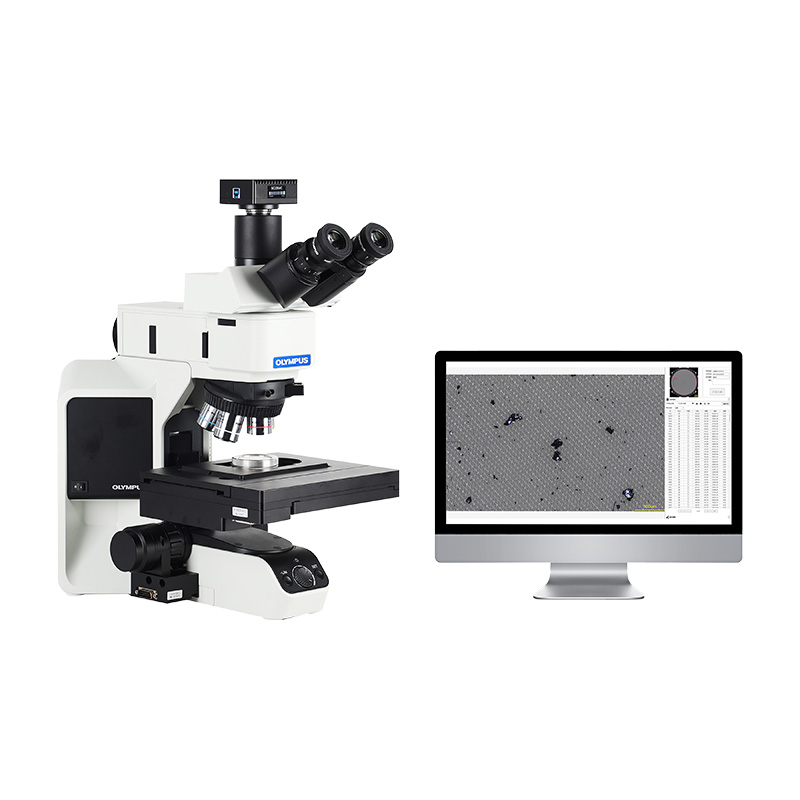

Composant d'équipement :

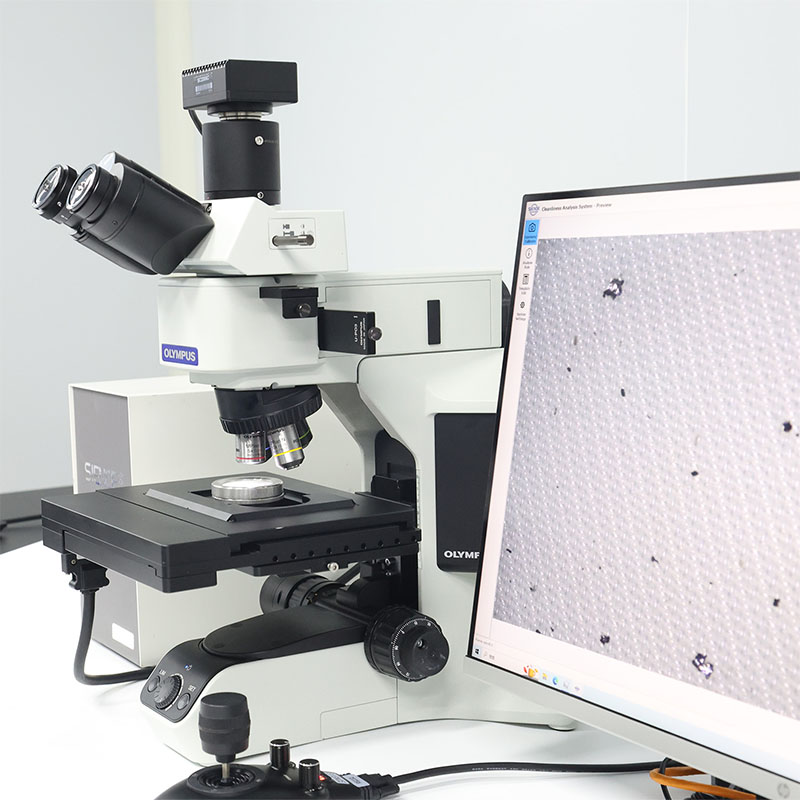

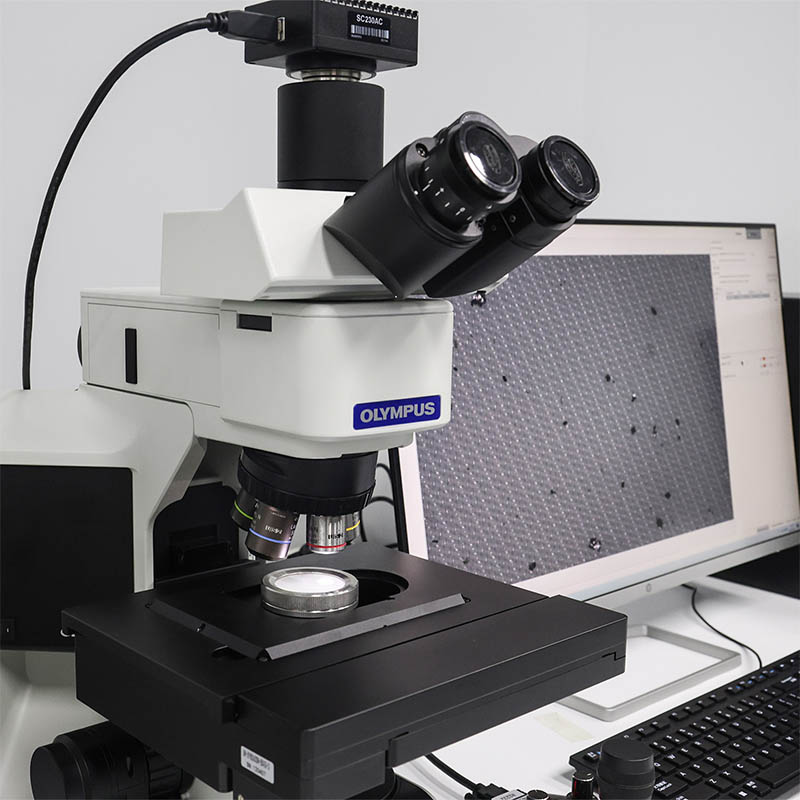

-Olympe japonais BX53Mmicroscope à grande profondeur de champ

-Plaque de balayage motorisée de haute précision

-Système d'imagerie haute définition

- Logiciel de nettoyage technique

- Ordinateur haute performance

Performance:

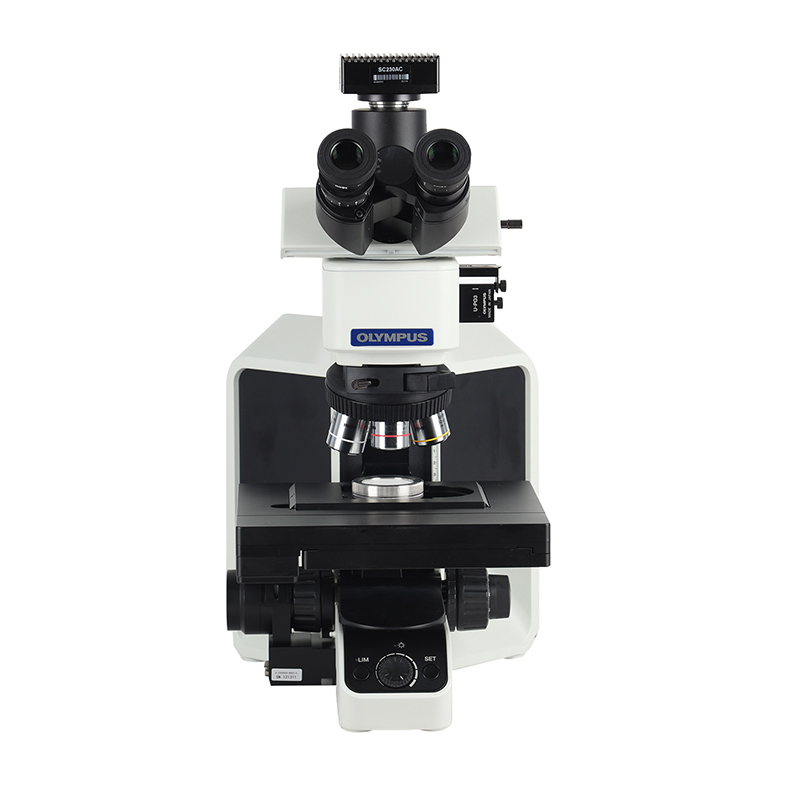

-Olympe japonais BX53MLe microscope métallographique vertical de qualité recherche (pour la détection de particules ≥5μm) offre aux clients des solutions plus complètes avec d'excellentes performances d'imagerie et une expérience d'utilisation confortable.

-Précision de répétition des axes X, Y et Z grâce à une platine de balayage entièrement automatique≤1μm ; Course : 80 mm × 60 mm ; Vitesse maximale≥100 mm/s ; Pas minimum : ≤200 nm.

- Caméra CMOS couleur HD avec interface USB 3.0 offrant une précision de 0,5μm/pixel, 2,3 millions de pixels réels, fréquence d'images élevée de 40 images/seconde et vitesse de capture rapide sans décalage.

-Le logiciel professionnel d'analyse de propreté propose des processus rationalisés et simplifiés ; avec des fonctions telles que la technologie d'assemblage sans couture, le positionnement répété de chaque particule, la navigation complète dans les images, les statistiques sur les particules, l'évaluation automatique et l'exportation en un clic de rapports professionnels, garantissant une efficacité, une précision et une fiabilité élevées.

-Système d'exploitation : Le système d'exploitation Windows 10/64 bits est intégré et la configuration matérielle de l'ordinateur ne peut être inférieure à : Processeur i7 octocœur, disque dur de 1 To, 16 Go de mémoire, écran HD de 21,5 pouces.

1. Le temps de numérisation et d'évaluation d'une seule membrane filtrante doit être contrôlé en moins de 6 minutes (dans les conditions d'un objectif 5×, avec un grossissement total d'au moins 50×).

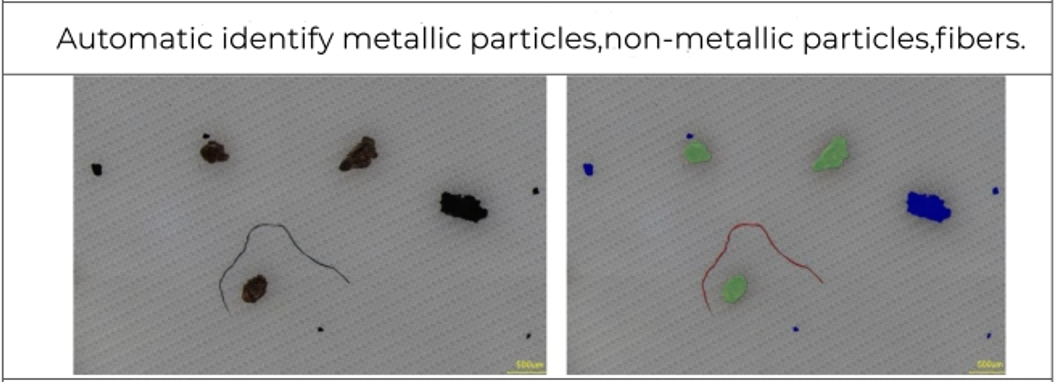

2. L'analyse permet de distinguer avec précision les particules métalliques, les particules non métalliques et les fibres, afin de disposer d'une base de données standard pour le jugement.

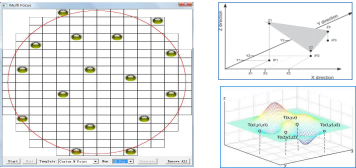

3.Pour remédier au problème de la surface irrégulière de la membrane filtrante, qui empêche la capture d'images nettes lors de la numérisation, le système adopte une approche décentralisée multipoint. et Méthode de reconnaissance et de mise au point entièrement automatique. Elle élimine la nécessité pour le personnel de sélectionner manuellement les points de mise au point au préalable, assurant ainsi une compensation de focale entièrement automatique.

4.L'interface du logiciel peut être basculée entre le chinois et l'anglais.

5.L'appareil ajuste automatiquement l'intensité lumineuse, mise au point automatique, Il effectue un balayage automatique multi-champs, collecte automatiquement les images et réalise une analyse statistique automatique des particules.

6.L'équipement peut effectuer une mise au point précise et automatique et calculer la taille des particules, grandes et petites, dans la même zone de balayage.

7.Il peut classer et déterminer les grades en fonction des grades de longueur basés sur les normes ISO16232-2018, VDA19-2015, NAS1638, ISO4406, ISO4407 et les normes définies par l'entreprise, et peut calculer la longueur totale des fibres sur la membrane filtrante.

8.Conformément à la norme ISO 16232/8 relative à la classification, lorsqu'un même échantillon standard est testé à 10 reprises, La répétabilité atteint 99 %.

9.Selon les exigences du client, les particules de différentes tailles, allant de 5 μm à 3000 μm et plus, peuvent être classées, comptées et évaluées.

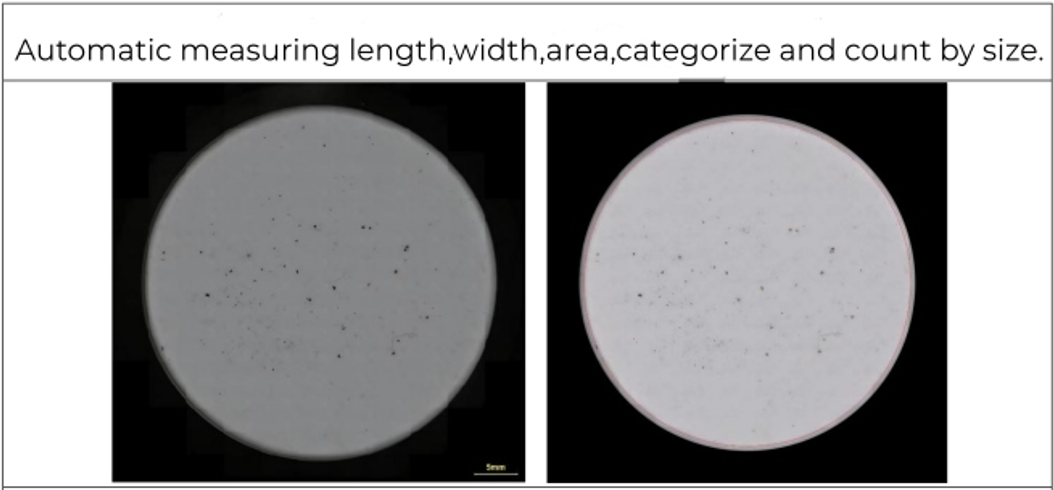

10.Il peut également identifier avec précision les grosses particules d'un diamètre supérieur à 2 mm. Le système peut mesurer et calculer automatiquement les paramètres de taille d'une particule unique, tels que sa surface, sa largeur et son cercle inscrit.

11.Les opérateurs peuvent ajouter librement dans le logiciel les éléments fonctionnels à inclure dans le rapport, et le logiciel dispose d'une fonction de mémorisation automatique.. Iil abandonne la méthode traditionnelle de sélection du modèle correspondant.

12.Après le balayage de la membrane filtrante, le système devrait être capable d'effectuer automatiquement des statistiques sur les particules, un seuillage automatique et une identification automatique des particules sans intervention humaine afin de réduire les erreurs de manipulation.. HToutefois, il conserve la possibilité de modifier manuellement les résultats de la numérisation. afin dedivision ou association de particules de toute forme.

13.Dispositif d'acquisition d'images : une caméra couleur haute définition, qui peut coopérer avec un microscope automatique pour effectuer la balance des couleurs automatique, la numérisation automatique et l'acquisition d'images automatique.

14.Le système devrait être capable de restituer la couleur des particules afin de permettre à l'œil nu de distinguer les particules de couleurs métalliques différentes.

15.Après une seule numérisation et évaluation, le logiciel doit être capable de resélectionner la zone d'analyse pour une nouvelle analyse (cette action ne doit pas nécessiter une nouvelle numérisation de la membrane filtrante), afin d'extraire les particules qui pourraient être perdues au bord de la membrane filtrante.

16.Doté d'une platine de balayage automatique de haute précision à course libre, offrant des modes de commande automatique et manuel. La précision globale de la platine et de l'équipement, ainsi que les résultats de détection, sont contrôlés par des normes strictes..

17.Le rapport d'analyse de propreté doit inclure le modèle du produit, le nom du client, les exigences d'inspection, la date d'inspection, le modèle de l'équipement d'inspection, l'inspecteur, des photos d'inspection, les résultats de l'évaluation, etc. Le rapport d'analyse de propreté peut être enregistré et imprimé.

18.Évaluer le nombre total de contaminants par membrane filtrante, le nombre total de contaminants par pièce et le nombre total de contaminants dans la zone projetée de 1000 cm² proposée dans les résultats d'évaluation selon la norme VDA19-2015, et les présenter sous la forme d'un rapport.

19.Le logiciel peut assembler automatiquement les images numérisées et stocker l'image numérisée de la membrane filtrante entière ; les images de la membrane filtrante stockées peuvent être récupérées à tout moment pour une réanalyse, un stockage et une exportation automatique de rapports Office et Word ; les granulométries des particules dans le modèle de rapport peuvent être définies en fonction des besoins de l'utilisateur.

20.Doté d'un porte-membrane filtrante dédié, cet appareil permet un scan direct de la membrane une fois en place, sans repositionnement. Il est compatible avec les papiers filtres de diamètre compris entre Ф47 mm et Ф50 mm.

21.Les performances de numérisation des membranes tissées en nylon sont identiques à celles des membranes filtrantes de surface, et les résultats ne sont pas affectés par la maille.

22.Règle d'étalonnage du système, spécification : 1/100 µm

23.Pour garantir la fiabilité de la précision de l'équipement, des tranches standard (tranches standard de particules OPTO) utilisées par les usines hôtes de référence doivent être fournies pour la numérisation et la vérification de l'équipement, qui sont utilisées pour calibrer la précision de l'équipement.

24. Le système d'analyse doit être équipé d'une capacité anti-vibration active.
